単相昇圧トランス

投稿者: jibu 2011/04/04 08:00

　
　デンマークややフィンランドなどの北欧から機械を持ちこみました。出荷検査用に日本の三相動力２００Ｖから昇圧して２３０Ｖで使いたい。

入力側はタップを付けて選べるようにしたい。
そんな、ご要望にお応えしました。

２００Ｖから２３０Ｖへ昇圧するアップたトランス　
充電部を直接触れないように、鉄箱に入っています。

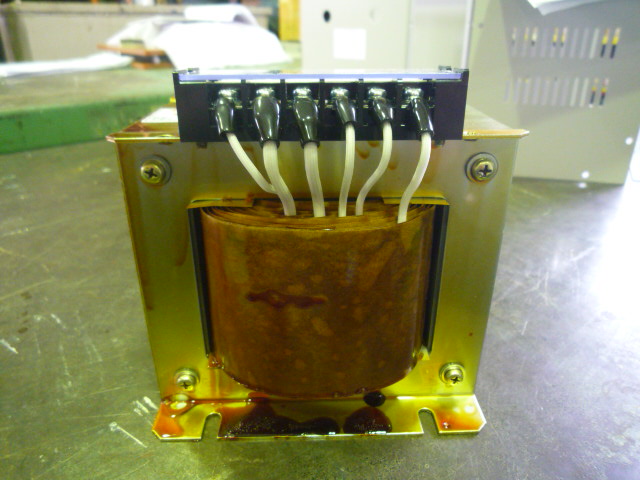

入出力はブロック端子接続
黒色部分が接続端

片側に集約した入出力端子　
右サイドが２３０Ｖ

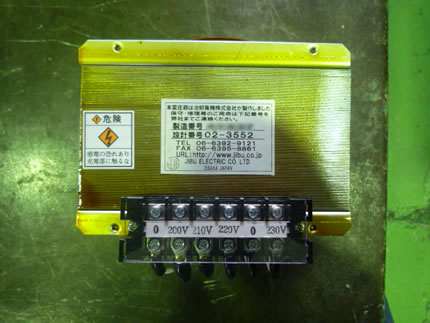

上部から見たステップアップトランスの端子配列
左側が入力側の0端子　

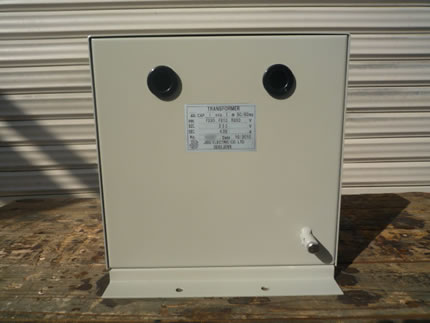

外観正面配線孔　アップトランス
右下は接地端子


製品仕様
事例番号781　（File №02-3552）
単相複巻　屋内用乾式自冷型  50/60Hz　
1ｋＶＡ　連続定格
一次側入力　F220-F210-R200V　5A
二次側出力　230V　　　　　　　4.35A
屋内ケース　塗装色　５Ｙ７／１[*2] 　
耐熱クラス（絶縁種別）A種
質量約12.5kg



単相ステップアップトランス[*1] 　２３０Ｖに昇圧する
