3相420Vから3相210Vと単相２１０－１０５V単3使いする変圧器　３相内接デルタ結線　

投稿者: jibu 2011/04/01 09:00


　３相回路で単相３線を使いたいという特殊な使い方をご要望頂きました。
電気には、３相と単相があり、基本は３相で配送電して単相に分岐して両方とも使います。３相トランスから単相電灯回路としても使えるようにしたいとのご要望があり、内接Δ結線を採用されました。

3相210V　単相２１０－１０５V単3使いする変圧器　内接Δ結線変圧器
3相２１０Vの中間タップ１０５Vを使って単相回路を使えるようにする変圧器

3相入力４２０Vスター結線　変圧器

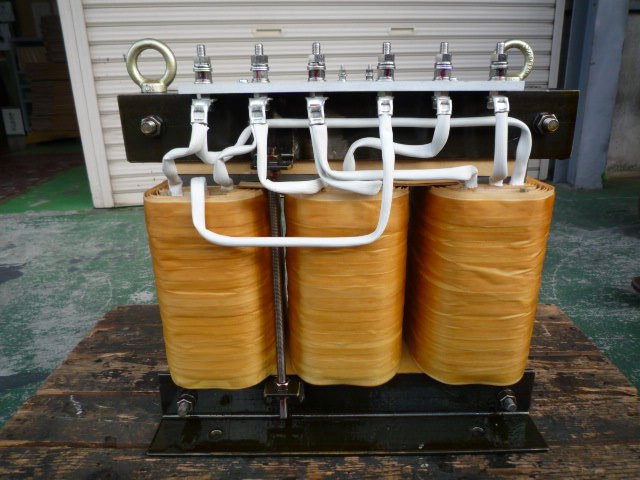

3相入力４２０Vスター結線変圧器

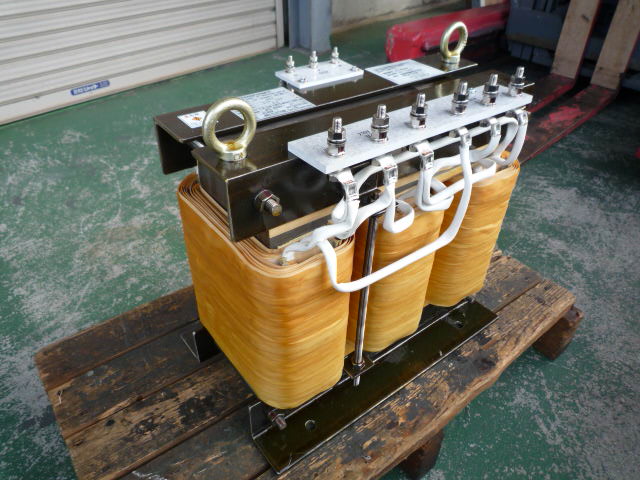

2次側3相210Vと中間タップ105V出力の内接デルタ結線ダウントランス
3相210Vと中間タップ105Vの内接Δ結線ダウントランス

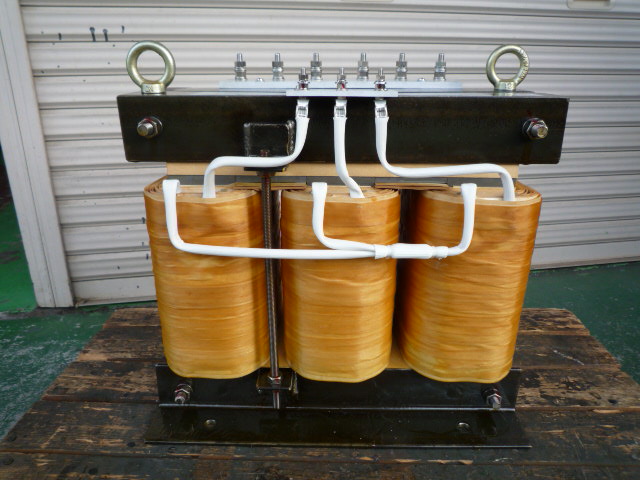

向かって左側が３端子3相210V出力　右側３端子中間タップ105V


420Vから210Vへのダウントランス210-1-5Vの単相使い可能結線
４２０Vから２１０Ｖへ降圧するダウントランス
特長は、３相210Vと単相単三　210-105Vを並行して使える結線にしていること



製品仕様
事例番号780　（File №01-1302）
三相複巻　屋内用乾式自冷型  50/60Hz　
20ｋＶＡ　連続定格　
Y-Δ結線　（二次側　内接デルタ結線）
一次側入力　420V　　　27.5A
二次側出力　210-105V　55A
耐熱クラス（絶縁種別）H種
質量約180kg




特殊な結線に対応したトランス[*1]
