　私たちの普段使っている携帯電話やパソコンは直流DC電源で駆動しています。
家庭や工場に来ている電気は交流ACですが、電気回路を組むことでAC-DCからさらにＤＣ-ＤＣへと変換されているのです。

ＤＣＤＣコンバーターとは、直流電圧を効率的に変換する機器です。簡単にいうと電気の入りきりをトランジスタや半導体が代表する素子で行うことにより、電圧を調整する働きを行うものです。
詳しくはこちら[*1]

そんな電気回路の基になっているのが、私たちの変圧器です。
今回は、3相電源から単相に変換するスコット結線変圧器をお届けしました。

スコットトランス

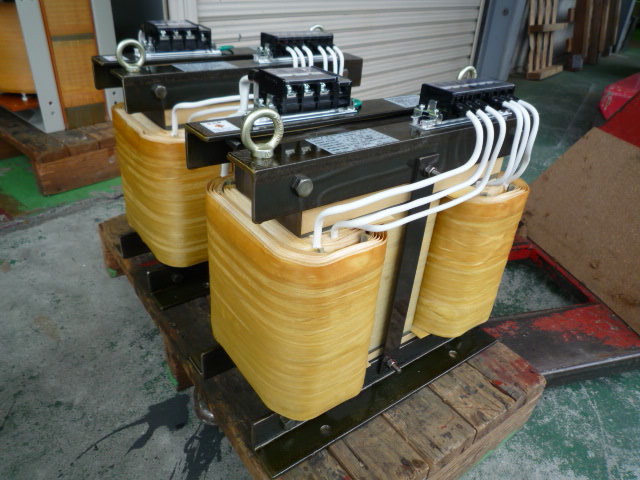

スコット結線トランス

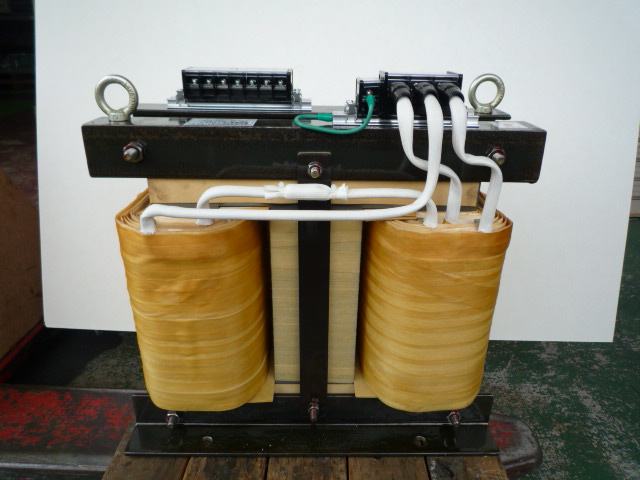

入力側3相２００Ｖ配線接続からみたスコットトランス

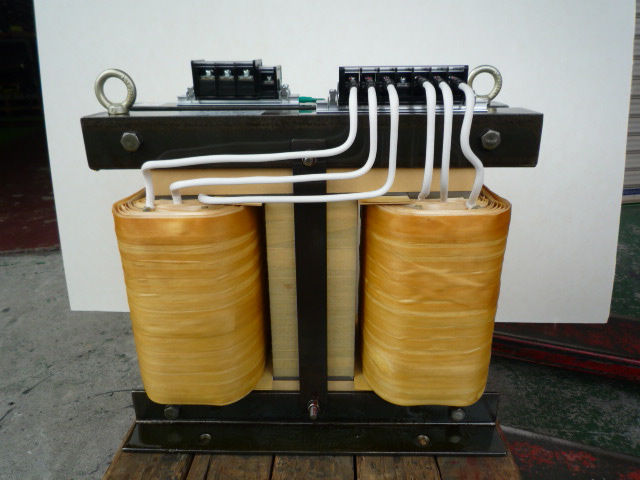

入力側3相２００Ｖのトランス配線

スコットトランス2次側単相2回路単3
単相3線×2回路出力スコット結線トランス

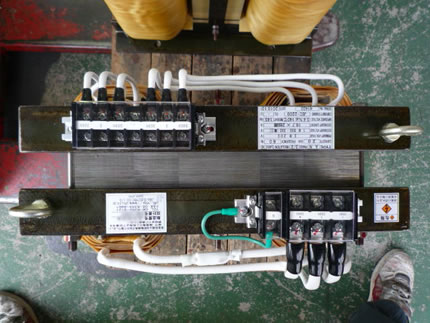

上部がら見た接続端子群　入力出力のブロック端子　スコットトランス
配線接続端子　下部右側入力3相２００Ｖ　左上出力単相3線2回路


製品仕様
事例番号755　（File №06-387）
スコットトランス　屋内用乾式自冷型
60Hz　20ｋＶＡ　連続定格
一次側入力（三相） 　  200Ｖ　57.7Ａ
二次側出力（単相三線）
     300- 0 -300Ｖ(×2回路） 16.7Ａ
耐熱クラス（絶縁種別）H種
質量約145kg　


スコット結線トランス[*2]
