代替え品製作

投稿者: jibu 2011/03/24 08:00


　永く使っていると、制御基板などのコントロールユニットが使えなくなるトラブルが起こります。具体的には、焼損や断線及び絶縁劣化などがあります。
そんな時、修理して使うとか、代替え品を探して使われることがあります。

変圧器の場合も、基盤に乗る小さなものからありますので、仕様が分かっていると代替品をお作りすることが可能です。

今回は、溶接機のコントロールユニットが古くなり使えなくなったので、新しく代替え品の制御トランスをお届けしました。

制御用トランス

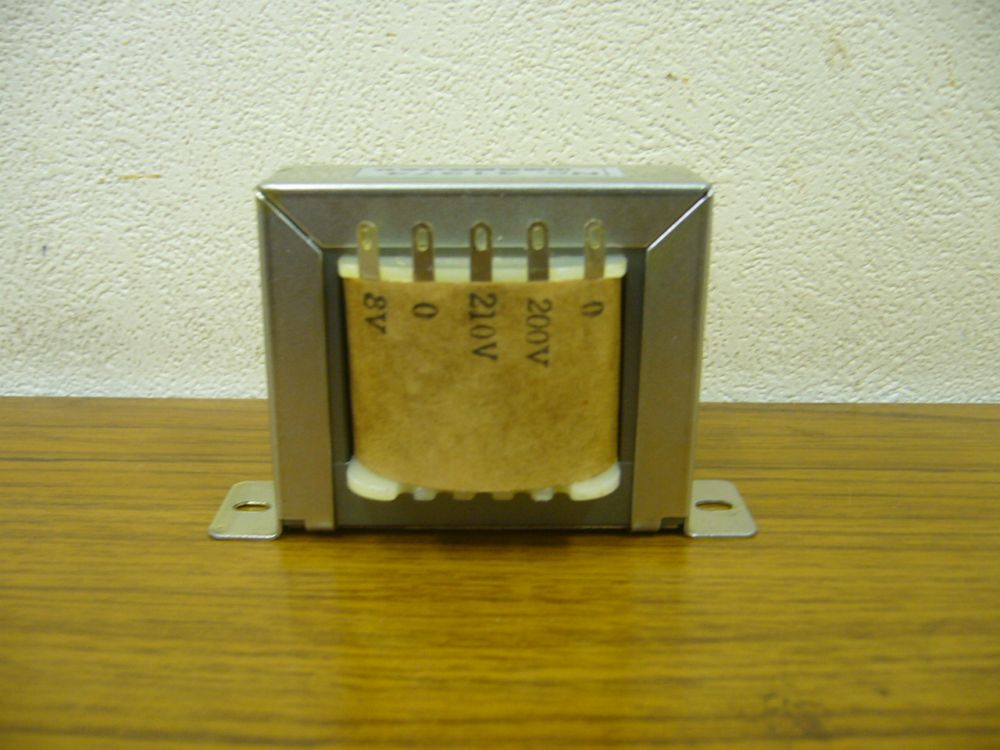

接続端子は、ラグ端子というリード線をはんだ付けするタイプです。

制御トランス

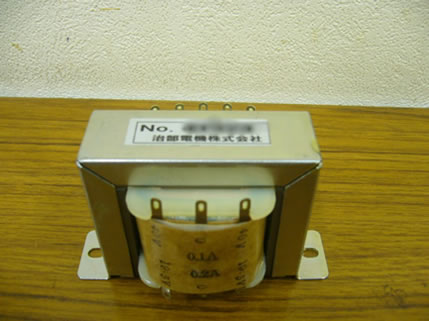

手のひらに載る小さなトランス

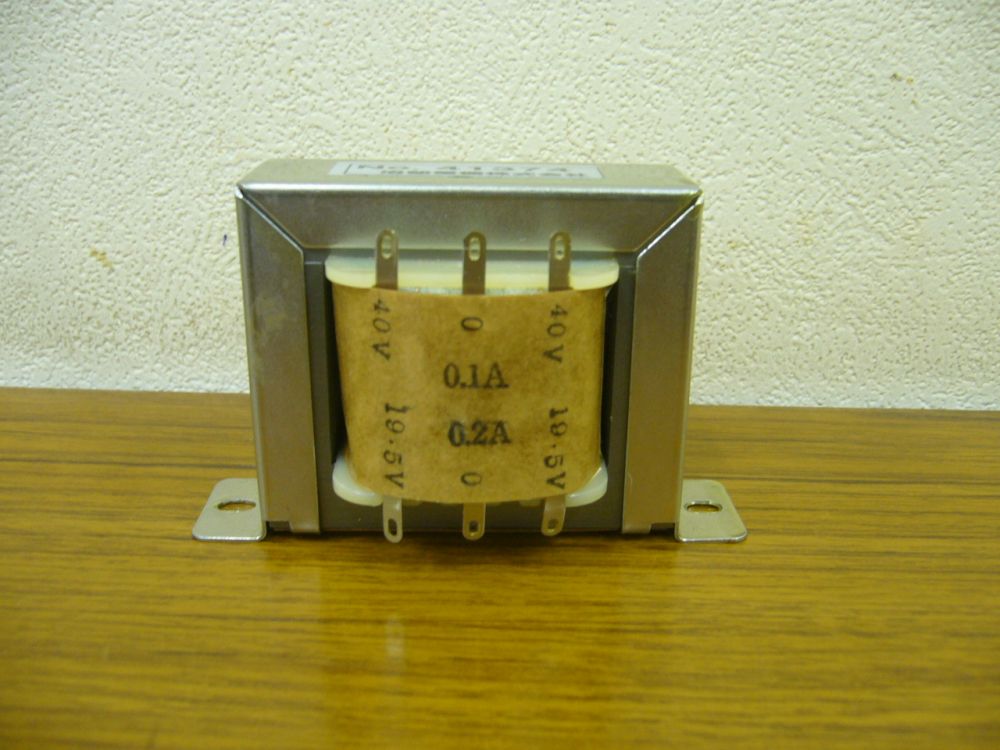

上下に分けて出力しているトランス
制御用トランスは、複数の回路から構成されることが多いため
上下や前後に分割して入出力される


製品仕様
事例番号775　（File №02-3540）
単相　屋内用乾式自冷型  60Hz　
16.2ＶＡ　連続定格
一次側入力　　　　　　210,R200Ｖ   0.08Ａ
二次側出力（単相三線）40 -0-40Ｖ　   0.1Ａ
三次側出力（単相三線）19.5 -0 -19.5Ｖ 0.2Ａ
四次側出力　　　　　　　8Ｖ　       0.05Ａ
耐熱クラス（絶縁種別）A種
質量約0.66kg



制御トランス[*1]
