400Vから200Vへ屋外設置用ダウントランス

投稿者: jibu 2011/03/22 08:00


　現地電源が４００Vしかないため２００Vに下げる変圧器をご用命いただきました。

電源が確保できていればあとは、電圧を調整すれば機器が使えます。
４００Vから２００Vに下げる変圧器
２００Vに下げる変圧器　屋外用ダウントランス

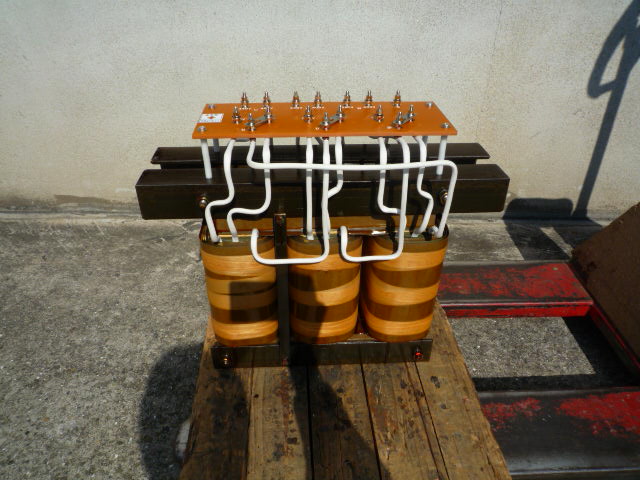

ダウントランス中身外観
４００V級配線　入力電圧は４４０V、４００Vと任意で選べます。

出力電圧　２２０V,２２０V　ダウントランス
220V,200Vとタップ切り替え片をつなぎ変えることで出力電圧を選べます。

上から見た接続端子群　上部４００V級端子　下部２００V級端子　
接続を変えることで任意の電圧が選べます。

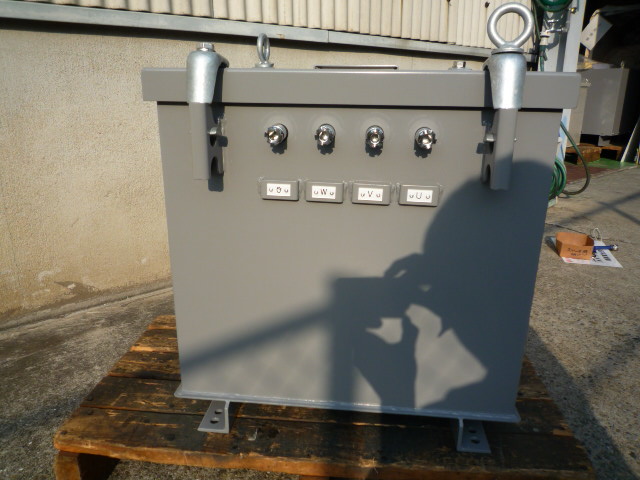

入力側ケーブル引き込みグランド
ケーブル引き込みグランド

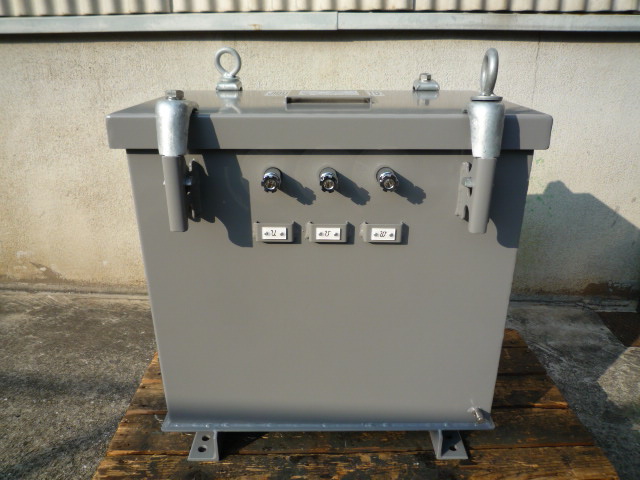

出力ケーブル引き込み面グランドで防水
2次側ケーブル引き込みグランド

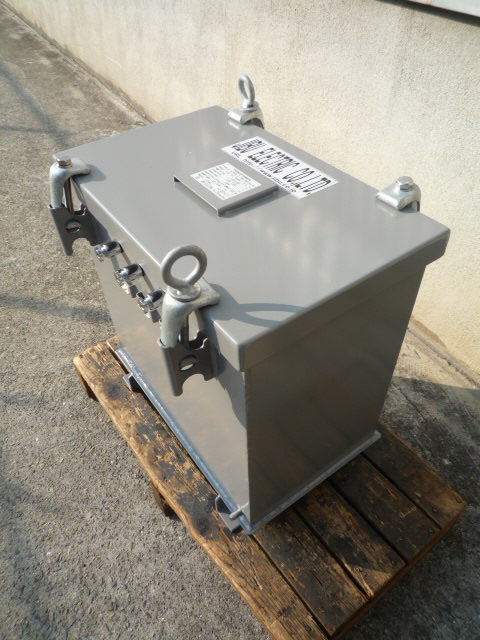

屋外用ダウントランス
屋外用ダウントランス


製品仕様
事例番号772　（File №01-1303）
三相　屋外用乾式自冷型  60Hz　
10ｋＶＡ　連続定格
一次側入力　F440-R400Ｖ　14.4Ａ
二次側出力　F220-R200Ｖ　28.9Ａ
Y-Δ結線中性点付
屋外ケース入り（塗装色：Ｎ５[*2] ）IP-23
[*3] 耐熱クラス（絶縁種別）Ｂ種
質量約120kg


屋外設置用ダウントランス[*1]
