380V級タップから200Vへ下げるダウントランス

投稿者: jibu 2011/03/17 22:00


　３８０V定格に対して　４００Vと３６０Vタップをつけて、出力２００V が使えるトランスで機械加工機を使っておられます。

４００，３８０，３６０Vから２００Vにするダウントランス
F４００V　R３８０V　Ｆ３６０Ｖから２００Ｖにするダウントランス

出力２００Ｖデルタ結線　ダウントランス
２００Ｖ　デルタ結線　ダウントランス

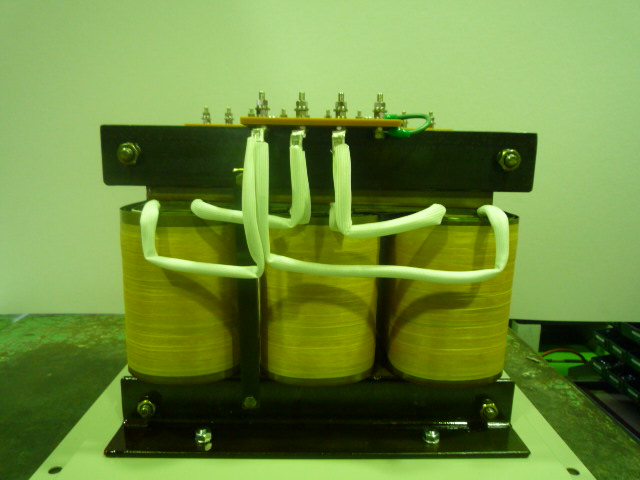

入力Ｆ４００ＶＲ３８０，Ｆ３６０Ｖ　スター結線　トランス
スター結線トランス　Ｆ４００Ｖ，Ｒ３８０Ｖ，Ｆ３６０Ｖ

上部入力側スター結線　下部デルタ結線　のダウントランス
ダウントランスの接続端子群

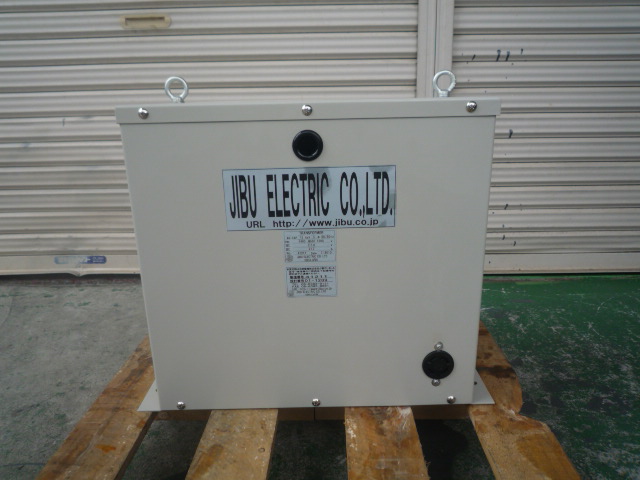

４００Ｖ３８０Ｖ３６０Ｖから２００Ｖにするダウントランス
コンセント出力２００Ｖ


製品仕様
事例番号770　（File №01-1289）
三相　屋内用乾式自冷型
50／60Hz　7.5ｋＶＡ　連続定格
一次側入力　F４００,R３８０,F３６０Ｖ　
１１.４Ａ
二次側出力　２００Ｖ　２１.７Ａ
屋内ケース入り（塗装色：５Y ７／１[*2] ）　
Y-Δ結線中性点付　
耐熱クラス（絶縁種別）B種
質量約90kg
二次側埋め込みコンセント及び対応プラグ付
コンセント接地型　３P　２５０V　３０A　
４３２０-P
プラグ接地型　　　３P　２５０V　３０A
４３２２N　
アメリカン電機製


ダウントランス[*1]
