磁束密度指定した変圧器

投稿者: jibu 2011/03/15 07:00


　「サイリスタ制御する場合、磁束密度を低く指定した変圧器が必要だ。」として、指定を受けてトランスの設計～製作を承りました。

トランス外観　ケースに入って充電部が露出しない
屋内用ケースに入って人が触れないようにしているトランス

入力側２１０Vから３５０Vに昇圧する変圧器　（アップトランス）
中身の昇圧トランス　２１０V（ボルト）から最大３５０Vまで使えます。

２１０V並列接続[*2]

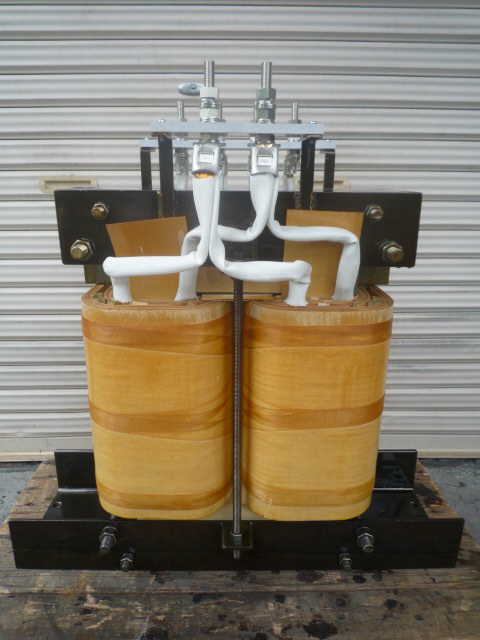

2コイル並列接続して２１０V　286A

出力350V,310V,270V　

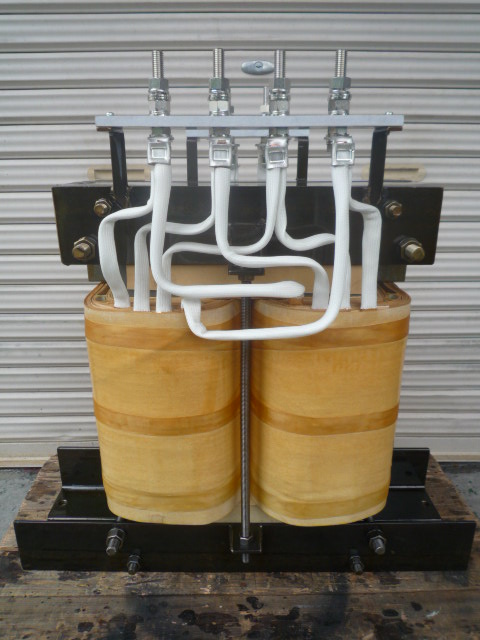

出力側3タップ　350V～270Vまで

出力側も並列結線されたトランス
出力側も並列接続した変圧器

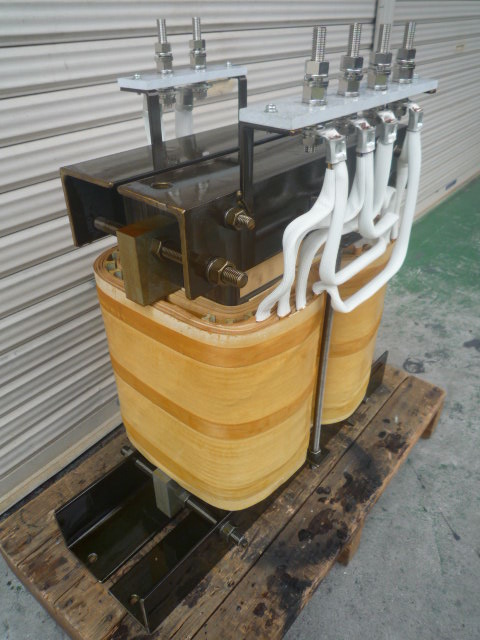

アップトランス　入力２１０V
アップトランス　




製品仕様
事例番号768　（File №03-414）
単相　屋内用乾式自冷型  60Hz　
60ｋＶＡ　連続定格
一次側入力　210Ｖ　286Ａ
二次側出力　Ｒ350,Ｆ310,Ｆ270Ｖ　171Ａ
磁束密度　１２０００Ｇ（１．２Ｔ）以下
屋内ケース入り　塗装色５Ｙ７／１
[*3] 耐熱クラス（絶縁種別）Ｈ種
質量約350kg



磁束密度指定した変圧器[*1]
