サイリスタ位相制御用変圧器

投稿者: jibu 2011/03/05 08:00


サイリスタ位相制御は、周期変化している交流電流のＯＮ時間とＯＦＦ時間を変化させることで出力電圧を制御する方式の一つである。
照明の調光、熱源の温度調整、電動機の制御など多くの出力制御に用いられている。（ウィキペディア　サイリスタ位相制御より抜粋）[*1]

サイリスタ制御をしやすいように、私たちの変圧器がここでも使われています。

サイリスタ位相制御用トランス
２２０，２１０，２００Vタップの入力電圧をもった変圧器

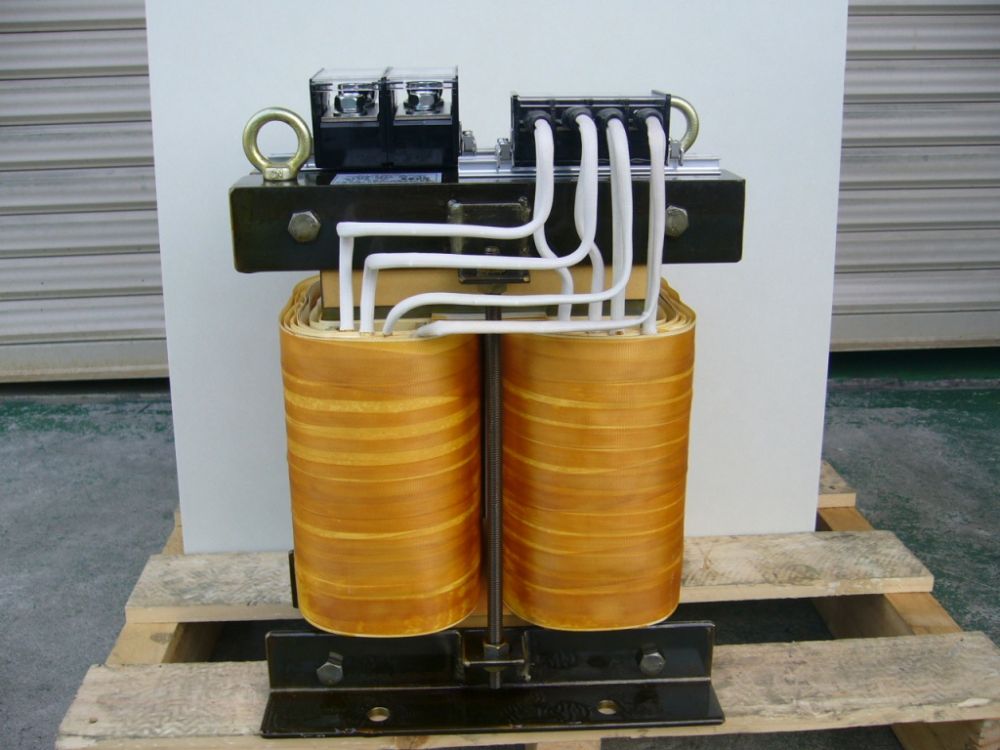

入力側の配線は並列接続した変圧器
コイル2個から並列接続した変圧器

出力側７５Vに降圧する変圧器
出力電圧７５Vに落とす変圧器　こちらも並列接続している。

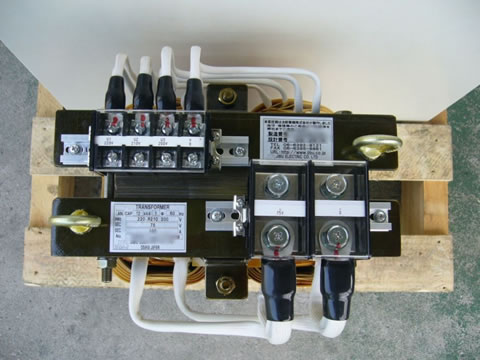

ダウントランス配線接続端子部　ブロック端子対面で接続
ダウントランス接続部



製品仕様
事例番号760　（File No022-2816）
単相　乾式自冷型 ６０Hz　
１２ｋＶＡ　連続定格
一次側入力　F220,R210,F200Ｖ　57.2Ａ
二次側出力　７５Ｖ　１６０Ａ
耐熱クラス（絶縁種別）H種　
質量約７５kg


サイリスタ制御対応変圧器[*2]
