トランスの小型化　ラック搭載対応変圧器

投稿者: jibu 2011/02/18 08:00


　ラックマウントとは、ラック（棚）にマウント（搭載）するという意味で使われます。
ラックの高さの単位に「 Ｕ 」が使われており、１Ｕ＝４４．４５mm（１．７５インチ）だそうです。実際にはサーバーやＵＰＳなどの機器として採用されています。
ＩＴ辞典より転載[*1] 　

限られた場所に搭載するために、機器の小型化が求められています。
変圧器にも、小型化の要望があり、様々な工夫がなされています。
例えば、ＷＢトランスをご提案しております。

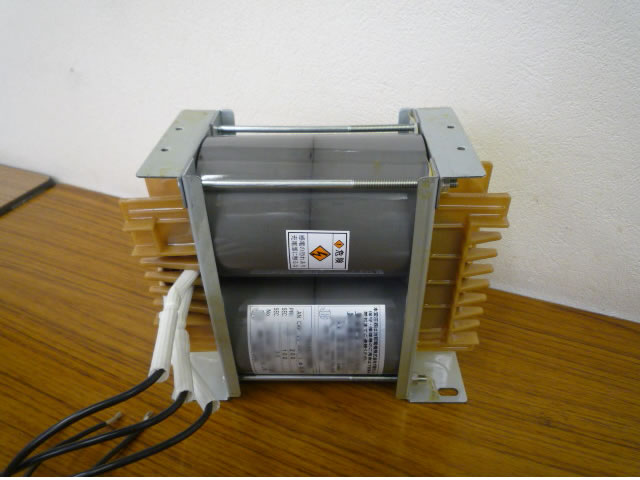

小型化 省スペース化を実現したＷＢトランス
小型化を実現したＷＢトランス
ＷＢトランス　正面　縦型にしたトランス　幅、奥行が低減されている
縦型と横型があり、本機は縦型にしているトランスで奥行き方向に小型化されています。

裏面　外観は鉄心が主体をしてめ見えるトランス
背面は非常にスッキリしたシンプルな構成

改めて正面から見てみよう　ＷＢトランス
コイルの外装を鉄心で覆った形状になっている
小型化の最大のポイントとして
・単巻トランスを採用
・ＥＩコアからＷＢコアの採用
が挙げられます。

単相にのみ対応しているため、3相を使うときには、3台を結線して使う。

薄さはたばこの高さ並みの変圧器
薄くなった変圧器

当然、横型にすると、横に倒した状態となり高さを抑えることになります。

製品仕様
事例番号748　（File No02-3517）
単相単巻（オートトランス）ＷＢ型　
乾式自冷型  50/60Hz　
２．５ｋＶＡ　連続定格
一次側入力　２００Ｖ　１２．５Ａ
二次側出力　１００Ｖ　２５Ａ　
耐熱クラス（絶縁種別）B種
質量約１０．４kg



ＷＢトランス[*2]
