空調用電源トランス

投稿者: jibu 2011/02/17 08:00


　寒い冬や暑い夏に、空調は重要な設備ですね
空調にもさまざまな設備があります。床を温めたり冷やすことで風が直接人に当たらないようにしているものなどは、特に優れた環境を生み出すことが可能です。
具体的には、病院の診察室では、人に直接風があたるのを嫌います。
同様に、美術館などの展示会場でも活躍しています。
これらの、優れた空調設備を動かしているのも変圧器の役割です。

空調設備に最適な電気を届けるのが変圧器の仕事です。

空調用電源トランス

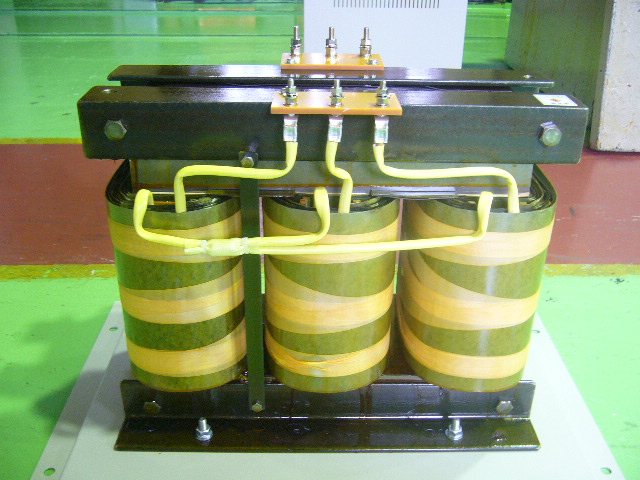

空調機に使う電源トランス

1次側Ｙ（スター）結線　４００Ｖの変圧器
４００Ｖ入力のトランス

出力側デルタ（Δ）結線トランス
２００Ｖ出力の変圧器

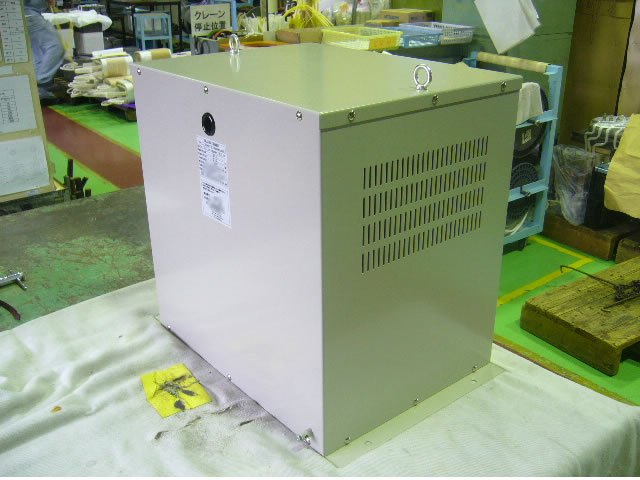

箱に入れて、人が触れないようにしています。感電防止　
ＢＯＸに収納しているトランス

吊り金具がついている電源トランス
空調設備に電気を供給する電源トランス

製品仕様
事例番号747　（File No01-1232）
３相　屋内用乾式自冷型  60Hz　
１４ｋＶＡ　連続定格
一次側入力　４００Ｖ　２０．２Ａ
二次側出力　２００Ｖ　４０．４Ａ
Y-Δ結線　屋内ケース入り　塗装色　５Ｙ７／1
[*2] 耐熱クラス（絶縁種別）B種
質量約１４０kg


快適空間を実現するのに使われている電源トランス[*1]
