200Vから400Vへ昇圧（アップ）トランス

投稿者: jibu 2011/02/15 08:00


　電気業界では、昇圧する（電圧をあげる）変圧器のことをアップトランスや昇圧変圧器と呼びます。
例えば、２００Ｖから４００Ｖに昇圧する変圧器は、よくつかわれます。

輸入した機械装置を使うための電源として、昇圧するためです。
モーターやヒーター電源として最も多くつかわれるタイプの一つです。

屋内ケース入り昇圧変圧器（アップトランス）
輸入機械の電源として使われる昇圧トランス

昇圧トランス中身
中身の変圧器　

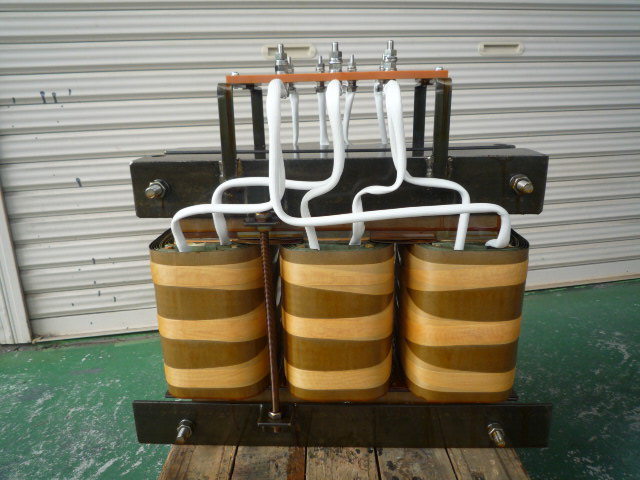

入力側２００ＶΔ（デルタ）配線
入力側２００ＶΔ（デルタ）結線

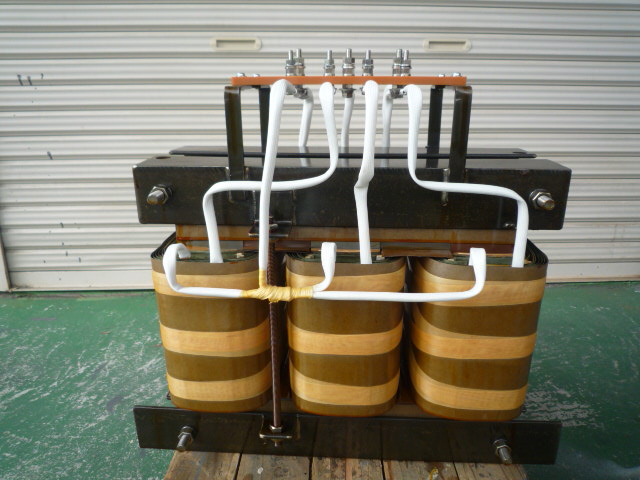

出力側400VＹ（スター）結線中性点付き　4線出し　変圧器
出力側3相4線Ｙ（スター）結線の変圧器

トランス（変圧器）の接続端子
変圧器接続端子　手前入力側２００Ｖ3線　出力４００Ｖ4線　中性点付き

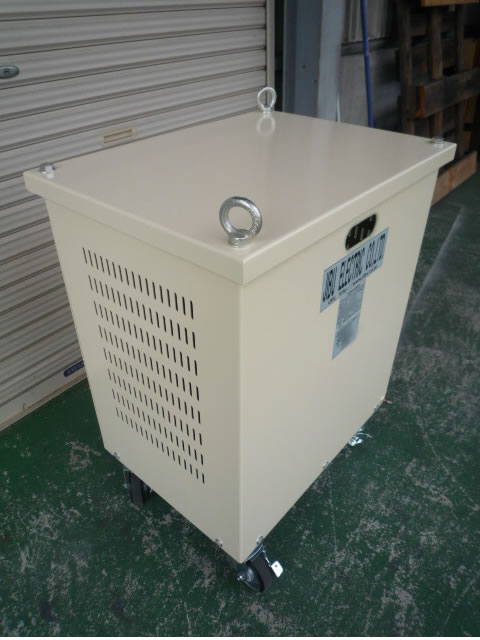

昇圧変圧器　正面キャスター付きケース入り
輸入機械のそばには昇圧用電源変圧器があります。
キャスター付きで移動も楽です。


製品仕様
事例番号745　（File №01-1283）
三相　屋内用乾式自冷型  50/60Hz　
２５ｋＶＡ　連続定格
一次側入力　２００Ｖ　７２.２Ａ
二次側出力　４００Ｖ　３６.１Ａ
Δ-Y結線中性点付　
屋内ケース入り　塗装色２.５Ｙ９／２　
耐熱クラス（絶縁種別）Ｂ種
質量約２１５kg
