多巻線変圧器　3相2回路

投稿者: jibu 2011/02/14 08:00


　多巻線変圧器には、様々な構成があります。

例えば、昇圧変圧器（アップトランス）で、2次側４００V１１．５ｋVA　3次側４００V３．５ｋVAという風に、同じ電圧でも容量分配して別回路として使いたいというご要望もあります。これは、出力側に中性点がそれぞれ独立して必要なためＹ（スター）結線により接続されます。

昇圧トランス（アップトランス）　多巻線変圧器400V級

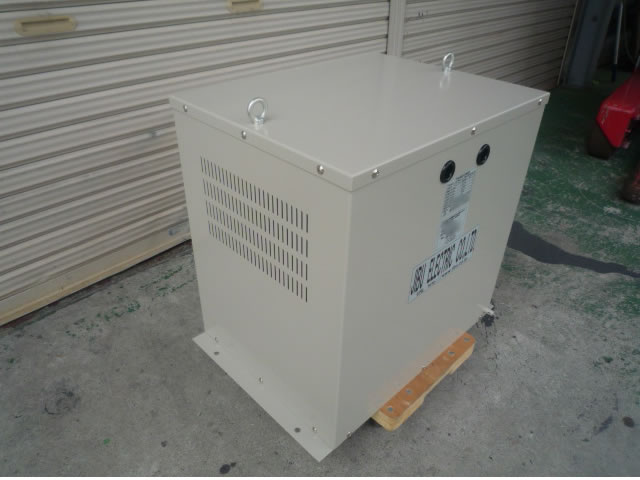

ケースに入った多巻線変圧器

入力側２００V　総容量15kVAの変圧器
入力側Δ（デルタ）結線　２００Ｖ回路　総容量１５ｋＶＡのトランス

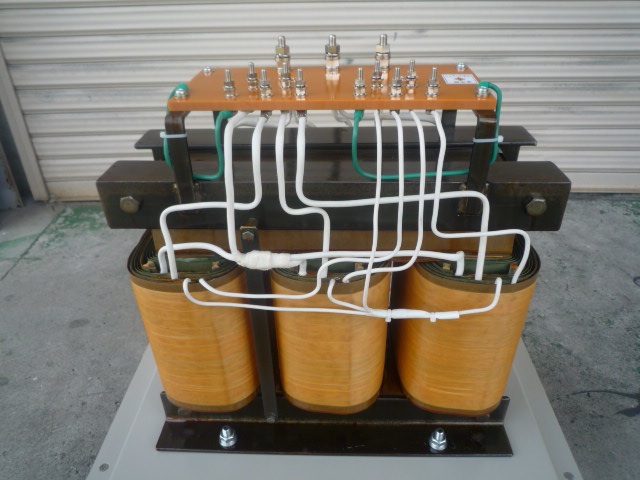

2次側　3次側のＹ（スター）結線　中性点と鉄心アース端子付きのトランス
2次側、3次側各４００Ｖに中性点付き　各回路にそれぞれグランドアースＥ端子付きトランス

低圧200V側かわ見た変圧器端子板表記　G端子がグランドアース
2次、3次の中性点表記は、異なる表記が用いられています。

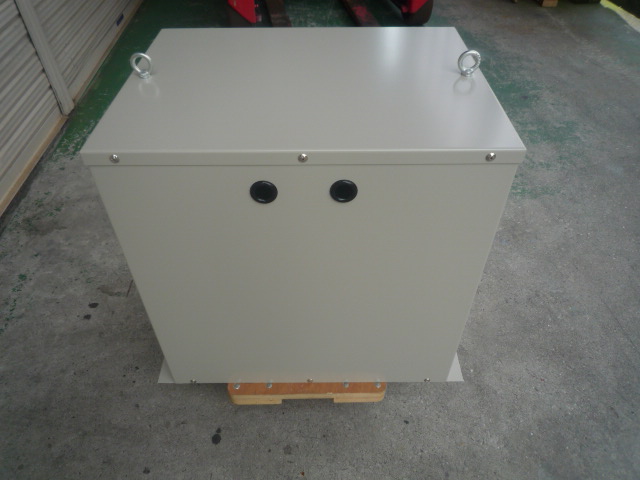

乾式多巻線変圧器　屋内ケースの裏面
乾式ケースの背面

変圧器乾式ケースの表面
乾式アップトランス


製品仕様
事例番号７４４　（File No01-1282）
３相　屋内用乾式自冷型  60Hz　
１５ｋＶＡ　連続定格
一次側入力　２００Ｖ　４３.３Ａ
二次側出力　４００Ｖ　１６.６Ａ　
                     (１１.５ｋＶＡ)
三次側出力　４００Ｖ　５.１Ａ　
                     (３.５ｋＶＡ)
Δ-Y-Y結線（2回路とも中性点付）　
屋内ケース入り　グロメット付　
耐熱クラス（絶縁種別）Ｂ種
質量約１４５kg


多巻線変圧器（アップトランス：４００V級×2回路出力5線式）[*1]
