制約条件

投稿者: jibu 2011/02/07 08:00


　モノづくりにおいて様々な制約条件がある場合でも、実現に向けて取り組むのがプロたる所以かもしれません。
例えば、寸法制限はその最たる制約といえるでしょう。
「既存スペースに入れなければならない」というのは設計者や技術者が抱える大きな問題の一つです。

変圧器製造に関わる私たちのもとにも、そんなご相談が数多く寄せられます。

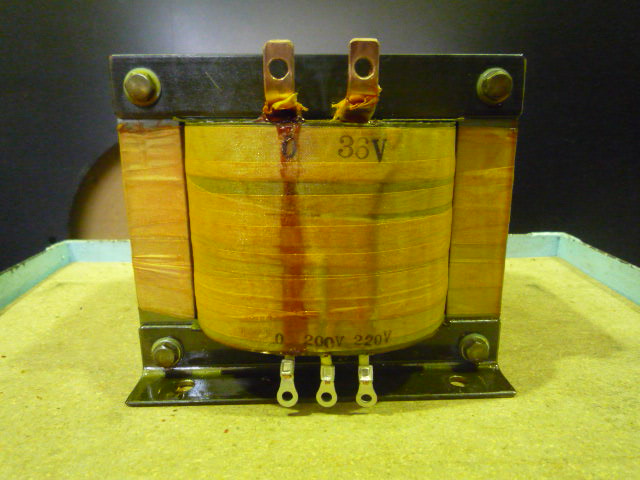

特別設計対応して寸法制限をクリアしたトランス

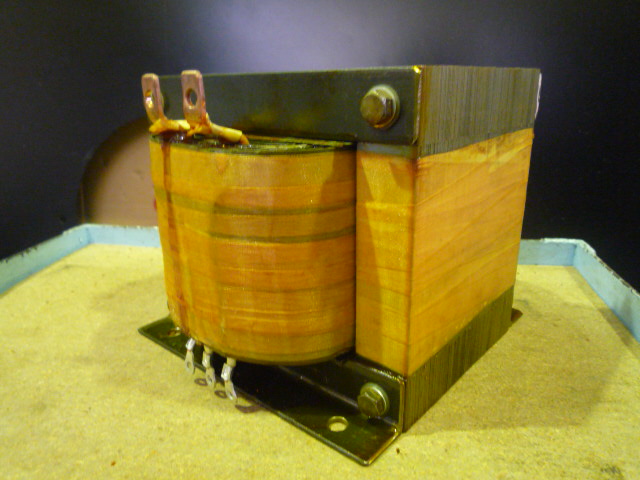

寸法制限をクリアした特別設計したトランス

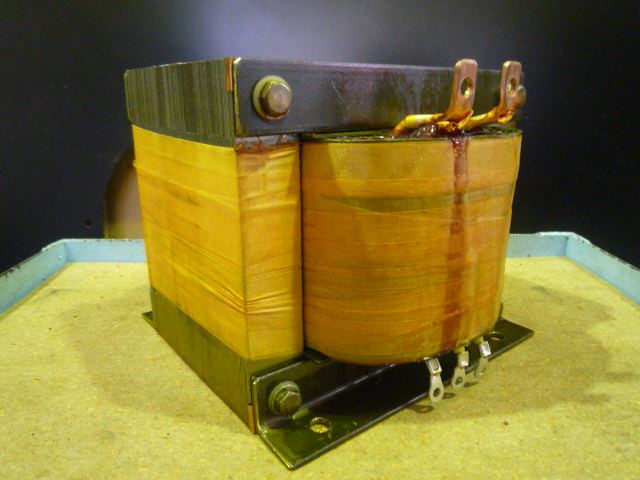

入出力端子は上下に分割したトランス
接続端子部を正面として、下部が入力側２００V系　上部が出力

上部出力端子は巻線で用いた導線をそのまま端子として活用するとも線
コイルの巻線で用いた導線をそのまま端子として加工した2次側端子
通称：とも線とも呼ばれる

寸法制限のあるトランス


製品仕様
事例番号741　（File №02-664）
単相　乾式自冷型  ５０／６０Hz　１.８ｋＶＡ 連続定格
一次側入力　R２２０Ｖ,２００Ｖ　８.２Ａ
二次側出力　３６Ｖ　５０Ａ
耐熱クラス（絶縁種別）B種　　
質量約２１kg



制約条件を満たす変圧器[*1]
