油入り変圧器

投稿者: jibu 2011/01/29 08:00


　変圧器には、絶縁と冷却を目的として絶縁油を使ったものがあります。
それらは油入り変圧器と呼ばれています。
ＯＩＬトランスとも呼ばれ、様々な場所で活躍しています。

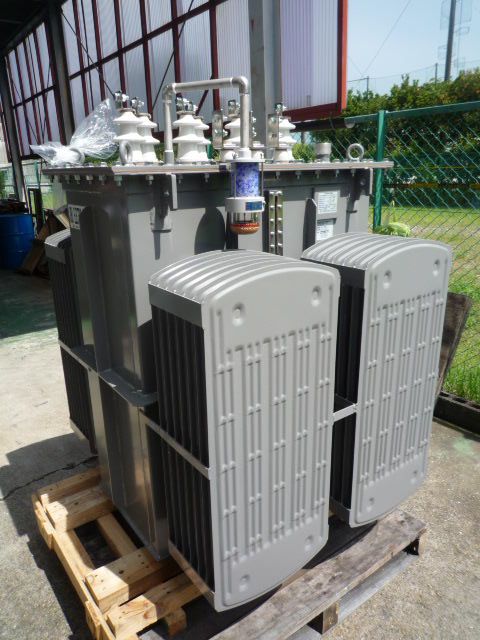

油入り変圧器

左右付いているのは冷却を目的としたラジエーターです。
油が入っていて熱循環します。

中央に油面計とコンサベータが付いている

油面計が付いている


屋外で使うため接続端子は碍子を用いているトランス



製品仕様
事例番号734　（File No07-1113）
３相　屋外用油令式  50/60Hz　
３００ｋＶＡ　連続定格
一次側入力　４４０Ｖ　３９３．６Ａ
二次側出力　Ｆ３３００、Ｒ３０００Ｖ　
５７．７４Ａ
屋外ケース入り　Δ-Y結線中性点付　
１０％過励磁対応
耐熱クラス（絶縁種別）Ａ種
質量約１６１０kg
