３相４線中性点付きトランスとは
投稿者: jibu 2010/12/28 16:00
３相トランスでよくあるご質問です。
３Φ４Ｗや中性点付きと概略表記されるトランスの仕様が多く見受けられますが、この３相中性点とは何ですか
３相トランス結線でＹ：スター結線と呼ばれるものがあります。Ｙ結線の結合部分から引き出される端子のことを呼びます。
３相３線に中性点を付けて４線と呼ぶ場合があります。
.JPG)

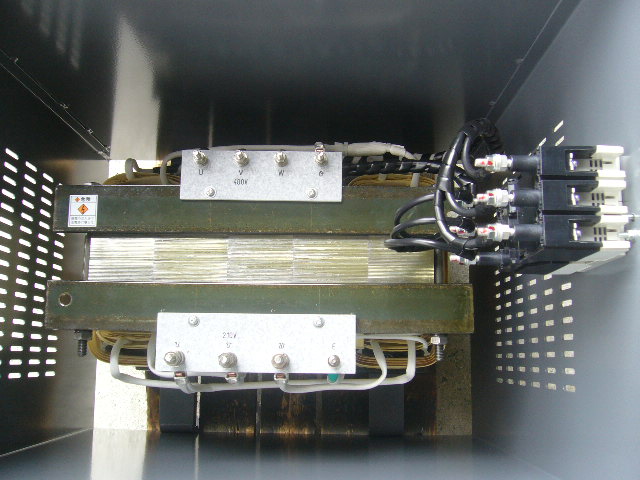

手前左側の引き出し線は、3相間の結合した線が端子へと引き出されている。
.JPG)
中性点の特徴として、接地して用いる場合と非接地にて活用する場合の方法がある。
.jpg)
3相4線（３Φ４Ｗ）トランス
製品仕様
事例番号713 （File №01-1269）
三相 屋内用乾式自冷型
50/60Hz 16kVA 連続定格
一次側入力 210Ｖ 44Ａ
二次側出力 400Ｖ 23.1Ａ
混触防止板付き
二次側：ＥＬＢ付き
屋内ケース入り Δ-Y結線中性点付
ケース塗装色 N4（お客様指定）（治部電機ケース塗装色一覧[*2] ）
耐熱クラス（絶縁種別）H種
質量約180kg
３相中性点付き４線引出しの変圧器[*1]
