輸出向け変圧器　熱帯処理

投稿者: jibu 2010/12/27 11:00


　世界中で電気は使われています。日本から世界へ機械装置を持ち込んで使うときには、現地の電圧を日本の装置に合わせて使う必要があります。

その時には変圧器がお役にたちます。

現地の状況に合わせて、材料選定や加工方法も異なる場合があります。
そのひとつが、熱帯地域で使う変圧器には、熱帯処置という加工を施す場合があります。（任意の処理）
熱帯処理の特長は、湿度対策です。使用周辺環境が熱帯で湿度が高いために絶縁劣化の原因となる高温と湿度を考慮した処理をいいます。

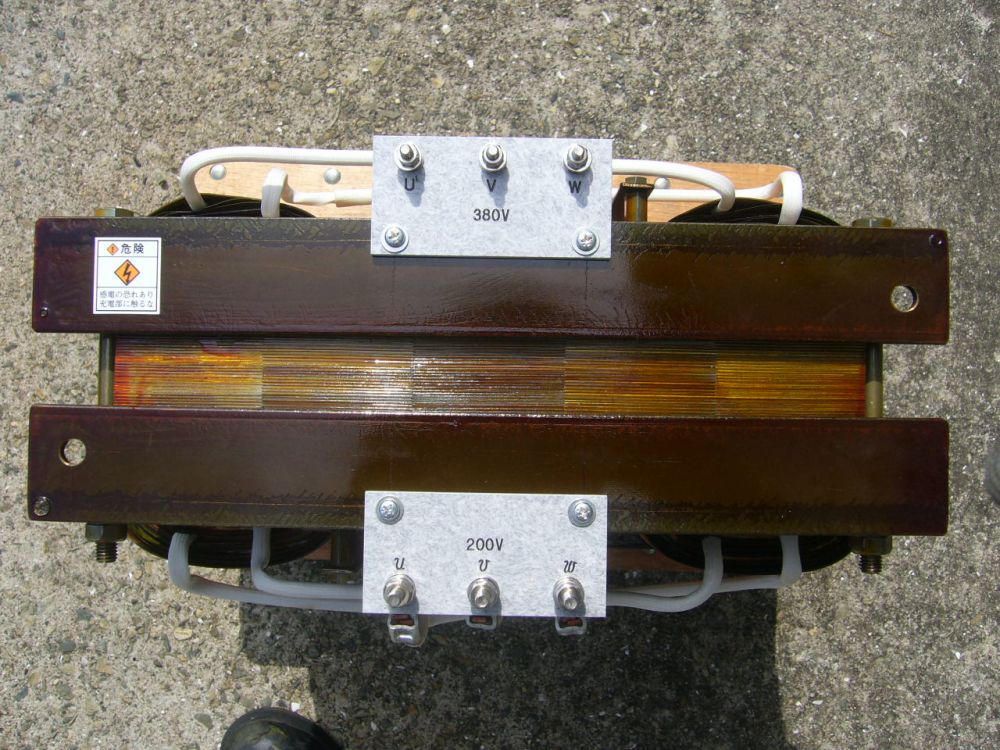

熱帯処理した変圧器　東南アジアで使われるトランス
東南アジア向けトランス

380Vから200Vに変圧するトランス
中身のトランスの処理が違います。

1次入力側スター結線したトランス
スター結線したトランス1次側

出力2次側デルタ結線したトランス
デルタ結線したトランス

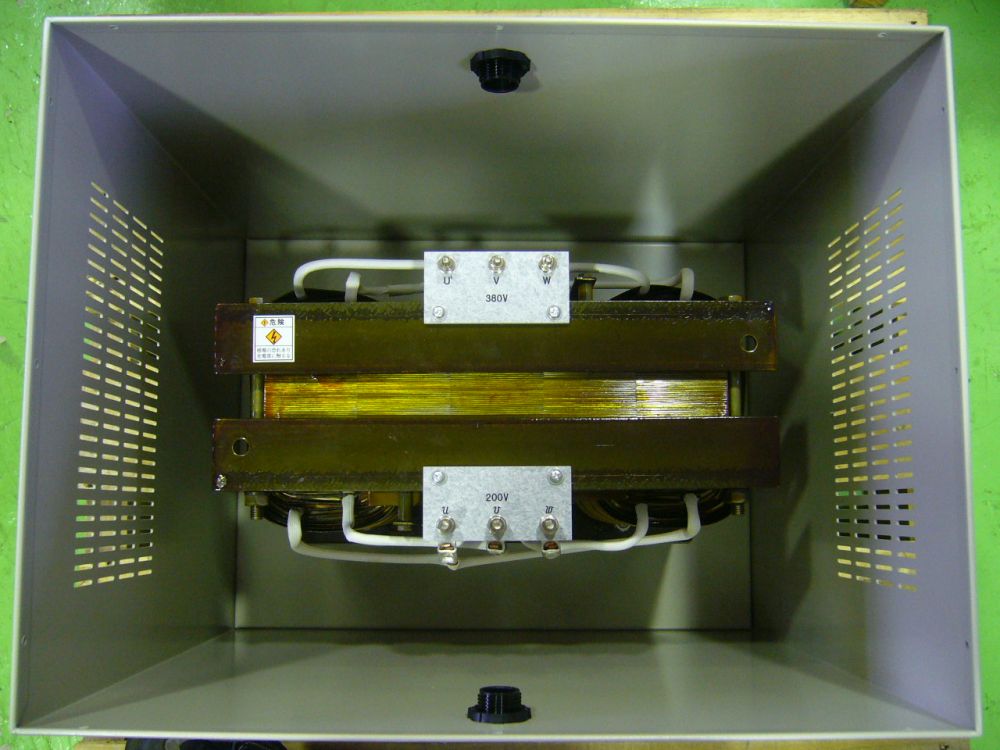

箱に入れた熱帯処理済み変圧器
現地の電圧が３８０Vから使用する機械が２００Vに変圧する電源トランス


製品仕様
事例番号712　（File №01-1281）
三相　屋内用乾式自冷型
50/60Hz　12.5kVA　連続定格
一次側入力　380Ｖ　19Ａ
二次側出力　200Ｖ　36.1Ａ
熱帯処理仕様
屋内ケース入り　Y-Δ結線
ケース塗装色　５Ｙ７／１
（治部電機屋内ケース用標準色[*2] ）
耐熱クラス（絶縁種別）B種
質量約130kg




熱帯処理したトランス[*1]
