3相4線の変圧器

投稿者: jibu 2010/12/26 14:00


　3相トランスの4線仕様をご要望頂きました。

3相動力は、3線で使われるのが圧倒的に多いのですが、お使いになる負荷や設置状況により4線や5線でお使いになる場合も沢山あります。

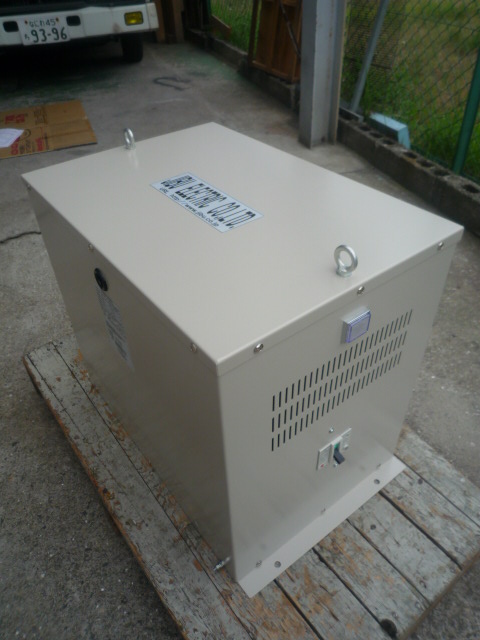

3相4線変圧器
3相4線（3Φ4W）の変圧器

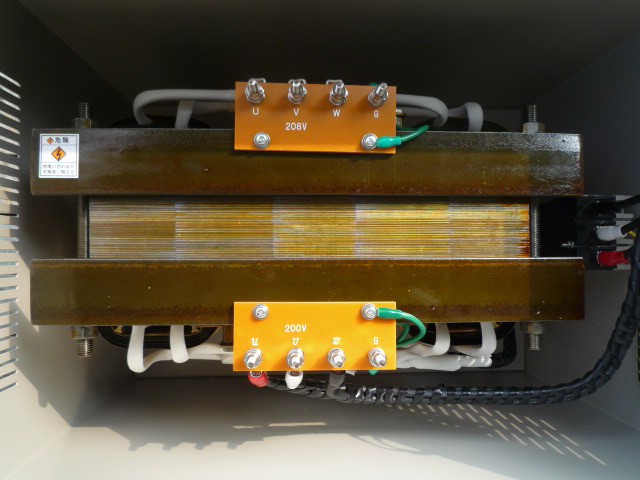

3相4線変圧器
接地端子を1次、2次側それぞれに設けています。

変圧器のパイロットランプ（運転電灯）と漏電ブレーカーＥＬＤ
3相変圧器の漏電ブレーカーとパイロットランプ

変圧器とパイロットランプとブレーカー配線
変圧器の内部配線（パイロットランプと漏電ブレーカー）

変圧器の配線孔



製品仕様
事例番号711　（File №01-1277）
三相　屋内用乾式自冷型
50/60Hz　15kVA　連続定格
一次側入力　200Ｖ　43.3Ａ
二次側出力　208Ｖ　41.6Ａ
一次側：漏電ブレーカー付き
パイロットランプ（通電表示灯）付き
屋内ケース入り　Δ-Y結線
ケース塗装色　５Ｙ７／１
（治部電機屋内ケース用標準色[*2] ）
耐熱クラス（絶縁種別）B種
質量約155kg



3相3線に接地線をつけて4線でお使いいただきます。

3相4線変圧器[*1]


変圧器の出力線数は3線、4線、5線などご要望に応じて承っております。
