タイトランス　絶縁トランス

投稿者: jibu 2010/12/25 12:00


　２００Ｖ電源から２００Ｖ負荷を使う場合、そのままダイレクトに接続すれば使えます。しかし、変圧器を入れることによるメリットがあります。

それは、回路を電気的に絶縁することが出来るということです。

つまり、万が一の負荷側の異常が電源側に波及しないという事になるんです。

全体最適を考える場合に必要な考え方で、1回路の影響を他の回路が受けないようにすることです。


絶縁トランス

同じ電圧を入出力させる訳は絶縁することにある　タイトランス

絶縁することのメリットは、入力側、負荷側の影響を受けなくするという事

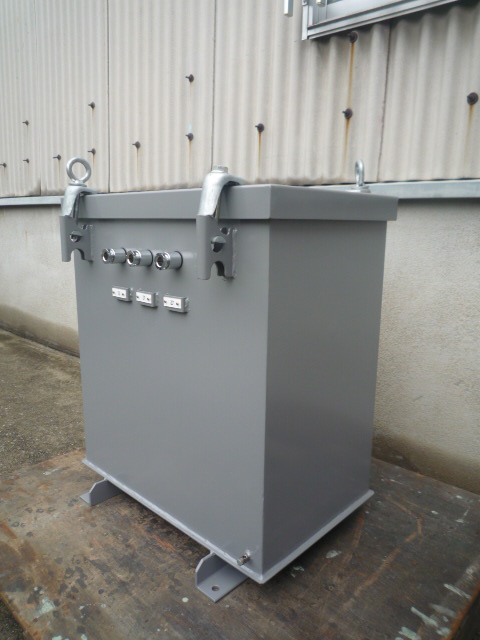

屋外用タイトランス
屋外用絶縁トランス

ケース内部で配線接続する屋外用トランス



製品仕様
事例番号710　（File №01-1274）
三相　屋外用乾式自冷型
60Hz　20kVA　連続定格
一次側入力　200Ｖ　57.7Ａ
二次側出力　200Ｖ　57.7Ａ
Y-Δ結線
屋外ケース入り（IP-23）
[*2] ケース塗装色　Ｎ５
（治部電機　屋外ケース用標準色[*3] ）
耐熱クラス（絶縁種別）B種
質量約185kg



屋外用絶縁トランス[*1]
