変圧器を複製する

投稿者: jibu 2010/12/16 07:00


　お客様の困った！を解決するのも私たちが取り組んでいるサービスの一つです。

従来から頼んでいたメーカーさんが廃業されて、トランスの製作メーカーを探しておられました。ご相談の資料として写真や外形図をもとに製作の可否を判断します。

製作対応可能となり、新たなお取引が成立しました。

変圧器の複製
変圧器の複製

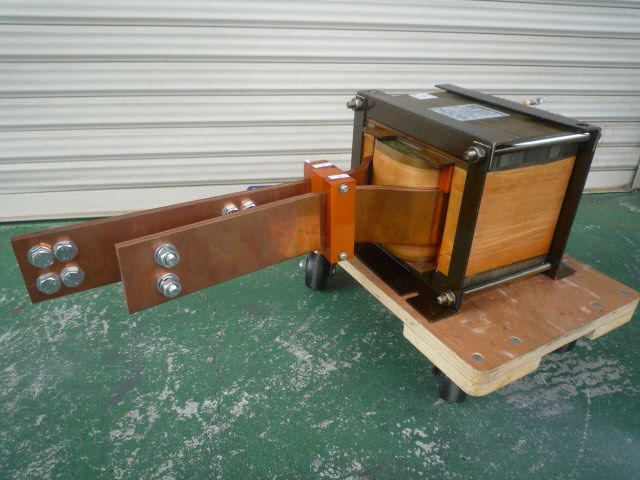

2次側銅バー接続　薄い銅板を複数枚重ね合わせて成形した変圧器
銅板を重ね合わせて成形した2次側銅板の接続端子

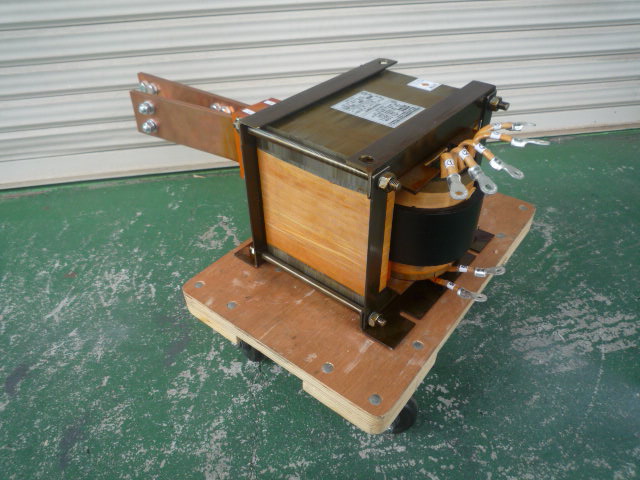

1次側入力を接続タップにより切り替えて調整するトランス
入力側タップを切り替えて出力電圧の調整を行う

2次側銅板の片側を軸にして位置決めしたトランス出力
2次側銅板の片側を軸として、位置決めされた接続端子角度

2次側銅板を保持する絶縁ジグ

製品仕様
事例番号703　（File №02-3511）
単相　屋内用乾式自冷型
50/60Hz　22kVA　3秒使用/12秒休止　
一次側入力（弱）　200Ｖ
二次側出力（弱）　1.85 , 1.8 , 1.75 , 1.7 , 1.65Ｖ
一次側入力（強）　220Ｖ
二次側出力（強）　2.1 , 2.05 , 2 , 1.95 , 1.9Ｖ
一次切り換え
耐熱クラス（絶縁種別）B種
質量約65kg

複製した変圧器[*1]
