単相出力電流2666A
投稿者: jibu 2010/12/14 08:00
大電流が必要な電源回路に、変圧器から電流を供給します。
大電流になると、磁場が発生して周辺の金属類が過熱する現象が起こる。
この様な現象を理解して、変圧器や電気回路を組む必要があります。
.JPG)

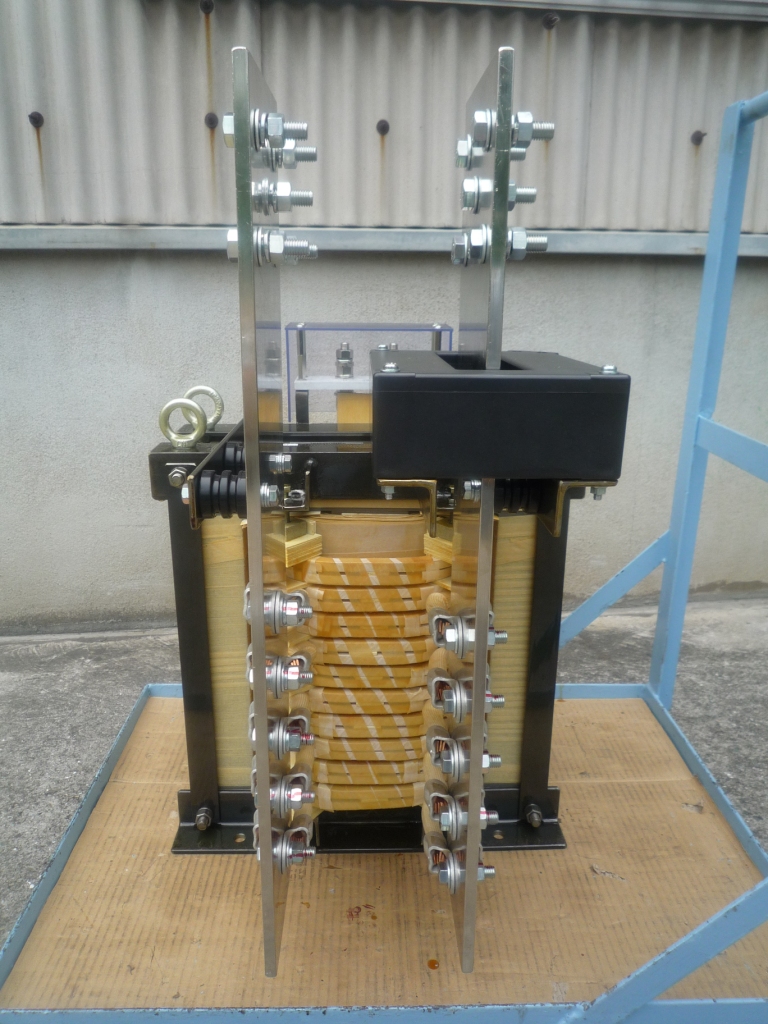

5枚の板コイルをパラレル（並列）接続して電流を供給しています。
.JPG)
コイルの巻数は出力電圧により変えます。
自ずと、巻き方にも違いが出て参ります。
右銅バーの黒い塊はＣＴです。電流測定用の電流トランスです。
.JPG)

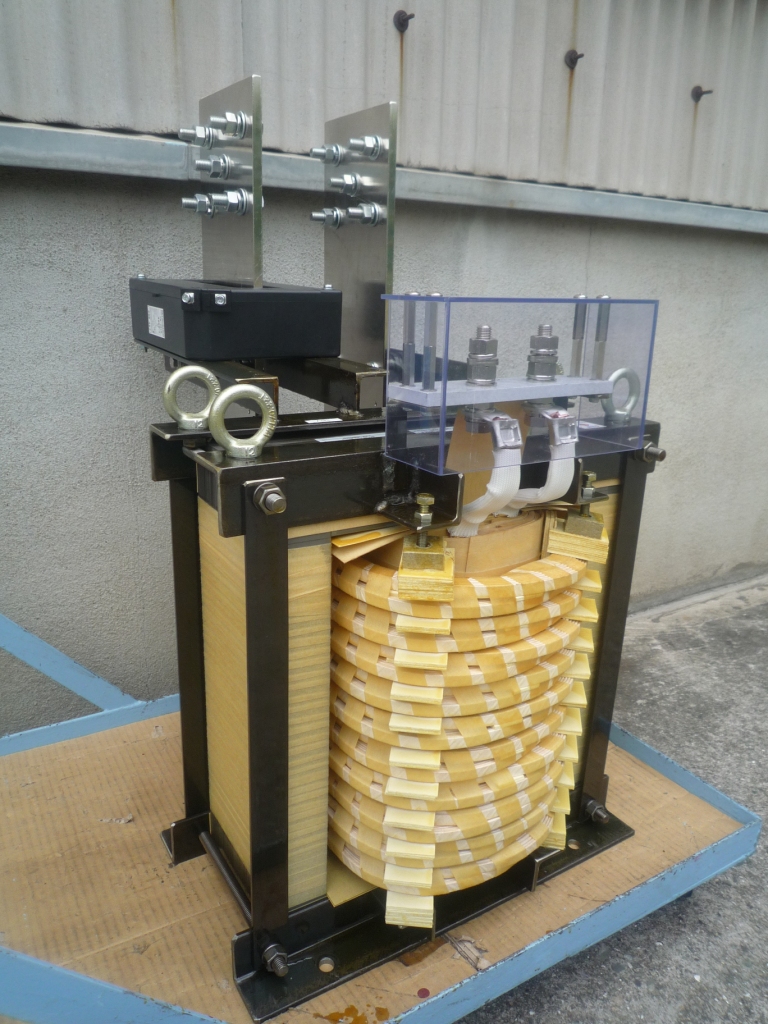

コイルにより、巻き方が異なります。
当然、コイル構成にもいくつかの方法があります。
今回は、セルタイプ（外鉄型鉄心）と呼ばれる鉄心構成を採用しました。
.JPG)
入力側端子には、透明保護カバーをつけています。
電圧調整器との組み合わせにより、大電流を用いた電気炉などに使われております。
製品仕様
事例番号701 （File №03-410）
単相 屋内用乾式自冷型
60Hz 40kVA 連続定格
一次側入力 220Ｖ 182Ａ
二次側出力 15Ｖ 2666Ａ
二次側：ＣＴ付き（お客様支給品）
耐熱クラス（絶縁種別）H種
質量約220kg
