黒鉛ヒーターとは

投稿者: jibu 2010/12/07 09:00


　黒鉛ヒーターとは、グラファイト・ヒーターとも呼ばれ、電気を黒鉛に通電することにより発熱しているヒーターのこと

黒鉛は、ファインカーボンに分類され、高い耐薬品性、耐熱性を持ち　導電性、潤滑性、加工性にも優れているため半導体製造プロセスなどの分野で使用されています。

黒鉛ヒーターを使った工業用炉：例えば、真空熱処理炉として活躍しています。
そして、ヒーターに電気を通すのが、変圧器です。

ヒーター用電源トランス

ヒーターに通電して加熱処理炉の電源として使われる変圧器

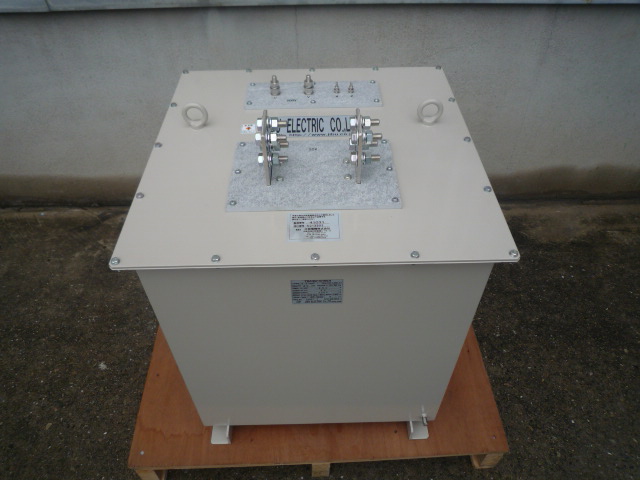

ヒーター用電源トランス

2次側接続は、銅バーでボルト数本で取り付けます。

真空加熱炉などの電源として使う変圧器

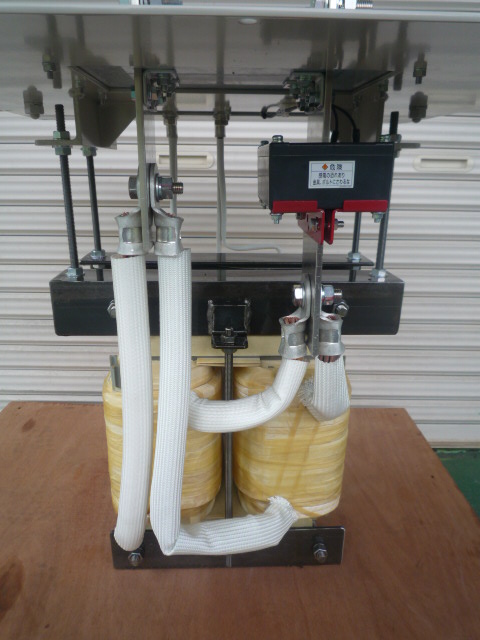

中身のトランス本体　

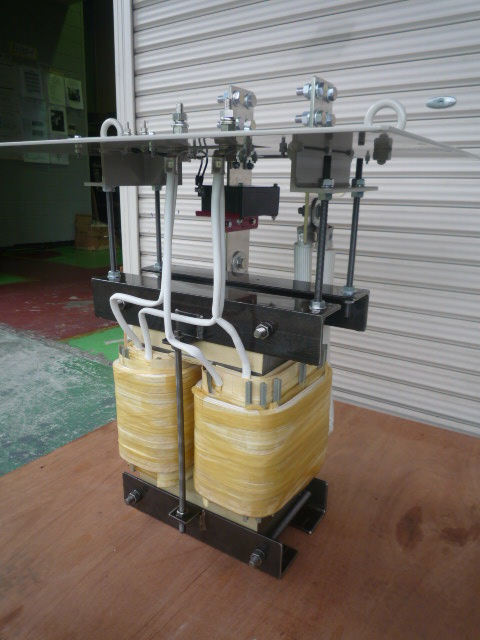

1000A出力の真空加熱炉用変圧器

2次側には、ＣＴをつけて通電電流の計測を行います。


製品仕様
事例番号695　（File №02-3503）
単相　屋内用乾式自冷型
50/60Hz　20kVA　連続定格
一次側入力　200Ｖ　100Ａ
二次側出力　20Ｖ　1000Ａ
屋内ケース入り
耐熱クラス（絶縁種別）Ｈ種
質量約190kg


電気炉用変圧器[*1]
