相間バランス
投稿者: jibu 2010/11/22 08:00
電気にも色々な品質があります。
日本は、停電の時間や回数が少ないのは、世界でも最たる優れた品質を保っています。
電圧の精度についても規定されています。
ここでは、電圧降下[*1] について、述べてみよう。
法的には、電気事業法（昭和三九・七・十一法１７０号）第二六条
電気事業法施行規則第四四条(供給電圧の適正維持)が挙げられます。
通常家庭用コンセントからは単相100Vが使われています。
100Vに対して、基準値は101V±5V (5%となります。）
動力用3相電源からは
200Vに対して、基準値は202V±20V (10%）の範囲といわれています。
出典：適 正 電 圧 の 維 持
[*2]
電気は、3相で送電・配電されます。
最終的には、結線でＶ結線などを用いて単相としても使えるようにします。
ここで、逆Ｖ変圧器[*3] とスコット変圧器[*4] の違いについて考えてみよう。
1番の違いは、相間バランスがあります。
スコット結線変圧器が選ばれるのは、3相電圧の不平衡防止に有効なためです。
(2).jpg)

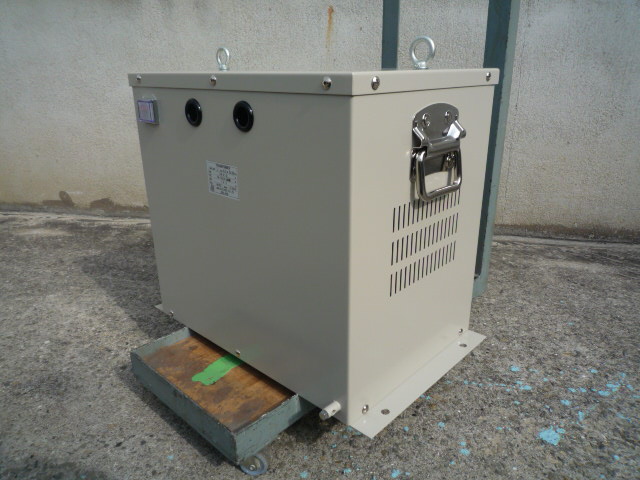

スコット結線変圧器 両サイドに取っ手がついている。
(2).jpg)

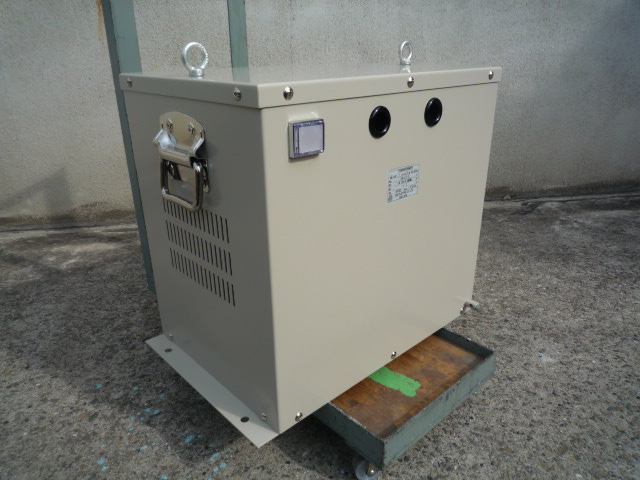

負荷接続により相間バランスが取れるのが特徴です。
(1).jpg)
運転ランプ付き
製品仕様
事例番号685 （File №06-380）
スコットトランス 屋内用乾式自冷型
50/60Hz 3kVA 連続定格
一次側入力（三相） 210Ｖ 8.2Ａ
二次側出力（単相） 105Ｖ×２回路 14.3Ａ
一次側：パイロットランプ付き
屋内ケース入り（両側側面取手付き）
耐熱クラス（絶縁種別）B種
質量約50kg
スコット結線変圧器[*5]
