　変圧器の呼び方もいろいろあります。

多巻線変圧器とは、巻線数が2次、３次と３巻線以上の巻線からなる変圧器のことです。２巻線の変圧器のことは、複巻として一般的に呼ばれます。

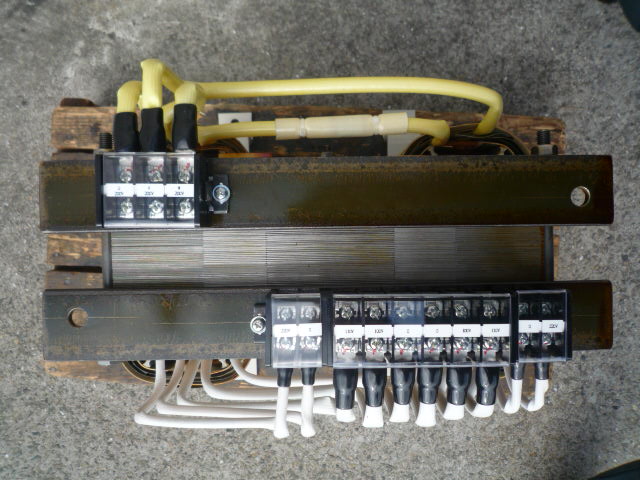

多巻線変圧器

手前奥の端子配列が多数の端子が並んでいます。

出力は2次側2回路　3次側2回路の4回路構成の変圧器
1台の変圧器で絶縁された巻線回路が複数あるトランスのことを多巻線変圧器と呼びます。

屋内ケース入り多巻線トランス

外装ケースに入れて完成出荷しました。

製品仕様
事例番号680　（File №06-379）
三巻線トランス（スコットトランス）屋内用乾式自冷型
50/60Hz　14kVA　連続定格
一次側入力(三相)　200Ｖ　40.4Ａ
二次側出力(単相)　220Ｖ(4KVA×2回路)　18.2Ａ
三次側出力(単相)　110,100Ｖ(3KVA×2回路)　30Ａ
屋内ケース入り
耐熱クラス（絶縁種別）B種
質量約180kg




多巻線変圧器[*1]
