使い方で選ぶ

投稿者: jibu 2010/11/15 08:00


　お客様の声より
「機器の仕様選定方法が分からず、問い合わせて教えてもらいました。使い方から変圧器のトランスの選定方法を教えていただき、助かりました。」

「3動力相電源から単相電灯電源として使いたい、その時の変圧器の選定方法を教えて欲しい。」とのことでした。

詳しく話をお聴きすると、2次側負荷を1回路のみお使いになるとのことで、その場合は逆V変圧器をお勧めいたしました。

メリットは、1回路のみ専用で使える。
デメリットは、3相（相間）バランスが崩れる。V相に2倍の電流が流れる。

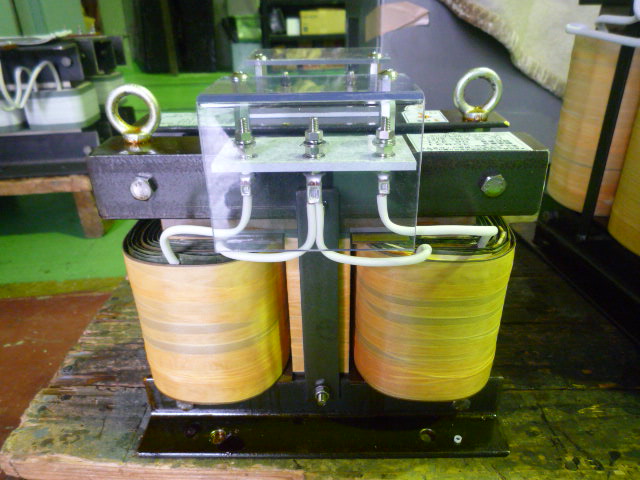

乾式裸状のトランス
３相３線入力
端子接続部に透明アクリルカバーがついています。

2次側は単相単線２線
単相２線出力

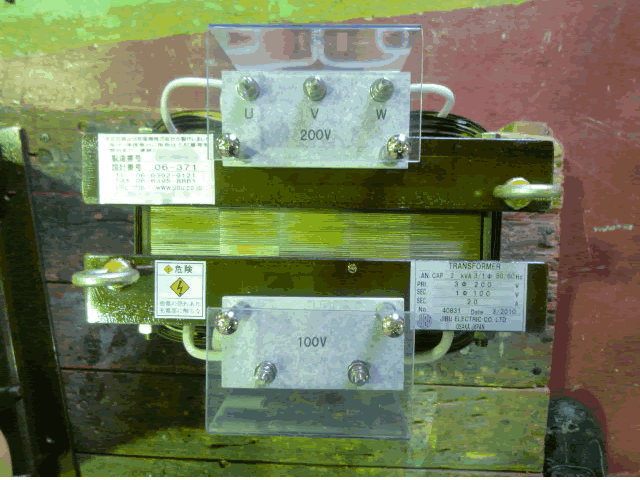

上部から見た端子配列　逆V結線トランス


乾式裸状Ｖ逆Ｖ結線変圧器[*1]


製品仕様
事例番号679　（File №06-371）
V/逆V結線変圧器　屋内用乾式自冷型
50/60Hz　2kVA　連続定格
一次側入力（三相）　200Ｖ　※5.78Ａ
※V相のみ、二倍の電流が流れます。
二次側出力（単相）　100Ｖ　20Ａ
耐熱クラス（絶縁種別）B種
質量約34kg



この他にもオプションとして、屋外設置用ケースもございます。

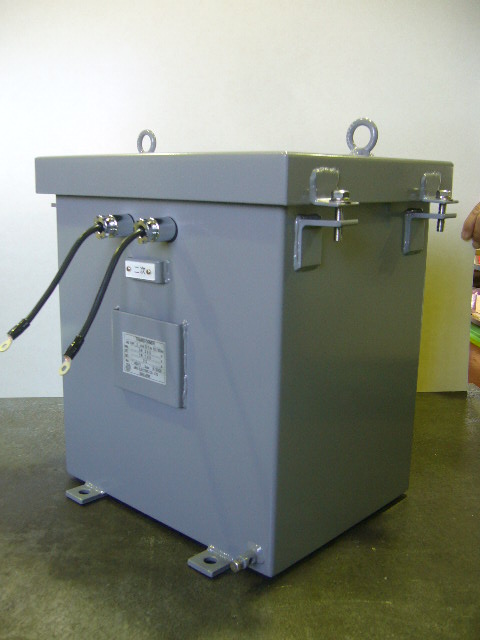

屋外ケース入り　2次側出力端子単相2線

1次側入力3相　3線[*2]

屋外でも使えるようになります。
