スコット結線変圧器とは

投稿者: jibu 2010/11/12 08:00


　スコット結線変圧器とは、動力3相入力から電灯単相出力できることが特徴としてあります。2次側は単相2回路で形成されていて、負荷の2回路でバランスを取ることで入力の電力バランスが保たれるのが最大のメリットです。

入力電力の３相間のバランスを保つことで安定した電力供給を行えます。

負荷側電力を保全-保守-監視している人に、多く使われています。

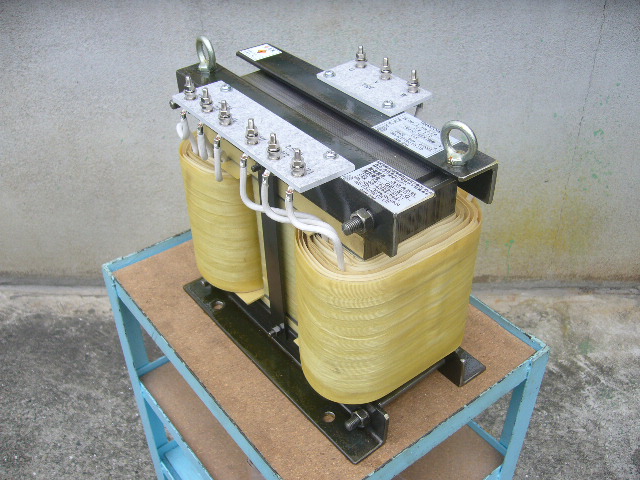

乾式スコット変圧器

入力動力3相　出力単相2回路　スコット結線トランス

2次側から見たスコット変圧器
2次側から見たスコットトランス　2次側単三　１０５－０－１０５Ｖ（２１０Ｖ）でも使える回路が2回路という構成

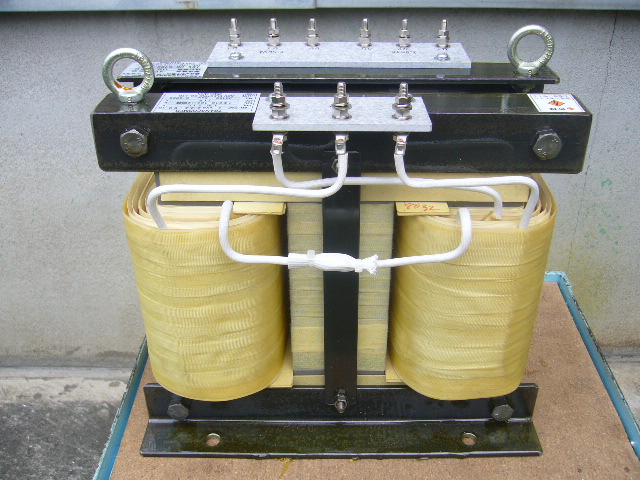

スコット変圧器　入力側3相動力　3線入力
入力側3相3線　

乾式スコットトランス　上部から見た端子配列


製品仕様
事例番号678　（File №06-370）
スコットトランス　屋内用乾式自冷型
60Hz　5kVA　連続定格
一次側入力（三相）　210Ｖ　13.7Ａ
二次側出力（単相三線）　210-105Ｖ×２回路　11.9Ａ
付属品：防振ゴム
耐熱クラス（絶縁種別）Ｈ種
質量約54kg

スコットトランス[*1]



ケース入りや油入り、屋外用など幅広く対応しております。

お気軽にお問い合わせください。




お問い合わせは今すぐ！

営業tel: 06-6392-9129　代表tel: 06-6392-9121 　
fax: 06-6395-8861 　
http://www.jibu.co.jp/　　　e-mail:　info@jibu.co.jp

〒532-0033　大阪府大阪市淀川区新高5-16-17
