プラスマイナス５％とは
投稿者: jibu 2010/11/11 10:00
基準値に対して±５％の範囲をいう。
簡単にするために電圧表記すると
例えば２００V基準 200Vの５％とは １０Vの範囲
マイナス５％は１９０V
プラス５％は２１０V
つまり１９０～２１０Vの範囲となる。
一方電気には、接続回路というのがあり、つなぎ方を変えることで便利な使い方が可能となる。
例えば、直並列回路とは、直列接続と並列接続といわれる方法だ。
小学校の頃、電池に豆電球をつなげて光の明るさの変化を観察したことがある人も多いことでしょう。
この接続方法を取り入れることで使える範囲が広がります。
具体的には
２２０Vの２倍は、４４０Vですね。
２２０Vも４４０Vも使えるようにすることを直並列回路となります。
これと組み合わせることにより、6種類以上の入力電圧を選ぶことが可能となります。
つまり、微小な電圧調整が可能となります。
.JPG)

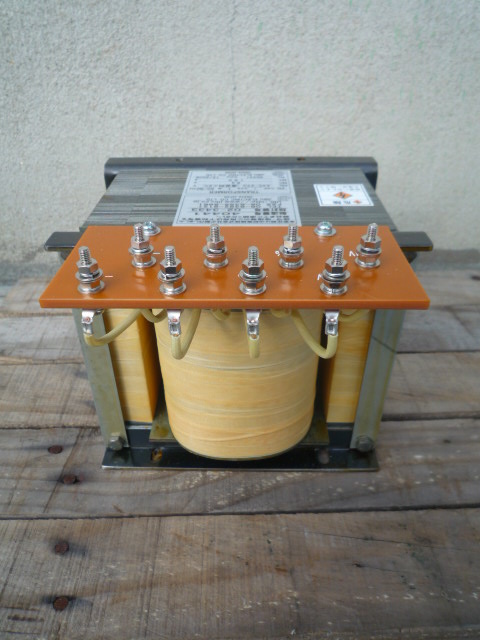

電圧タップ±５％がついた変圧器
入力側に調整電圧タッププラスマイナス５％を付けたトランス
.JPG)

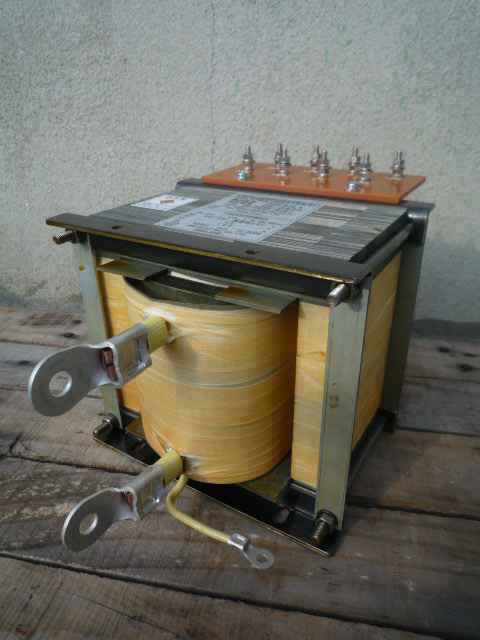

電圧タップを切り替えることで、微小な電圧を調整する変圧器
使い方が広がることは、利便性が広がること
製品仕様
事例番号677 （File №02-3433）
単相 屋内用乾式自冷型
50/60Hz 1kVA 連続定格
一次側入力 440-220Ｖ 2.27-4.54Ａ
（直並列±5％）
二次側出力 R6.3Ｖ 160Ａ
《二次側3V（センタータップ）のお客様が必要な電流は約10A、温度センサーに使用》
耐熱クラス（絶縁種別）B種
質量約16.5kg
電圧タップ付き電源変圧器[*1]
