電気絶縁手法
投稿者: jibu 2010/11/10 08:00
知っていましたか？
電気絶縁の種類が複数あることを、また、同じ絶縁種別でも異なる方法（種類）がございます。
例えば、乾式自冷型の場合 絶縁種別について[*1]
Ｙ，Ａ，Ｅ，Ｂ，Ｆ，Ｈ種がございます。（Ｃ種：許容最高温度180度以上の任意の絶縁種別がある。）Ｙ，Ｅ種はあまり使われていません。
Ａ種絶縁は乾式から油冷式など幅広く用いられています。
同じく、乾式でもモールド絶縁方式を採用されている場合
Ｂ，Ｆ，Ｈ種と採用されている絶縁種類に幅がございます。
モールドでＨ種は極めて限られた場合に用いられ相当高価になります。
モールド絶縁では通常Ｂ，Ｆ種が一般的です。
_(1).jpg)

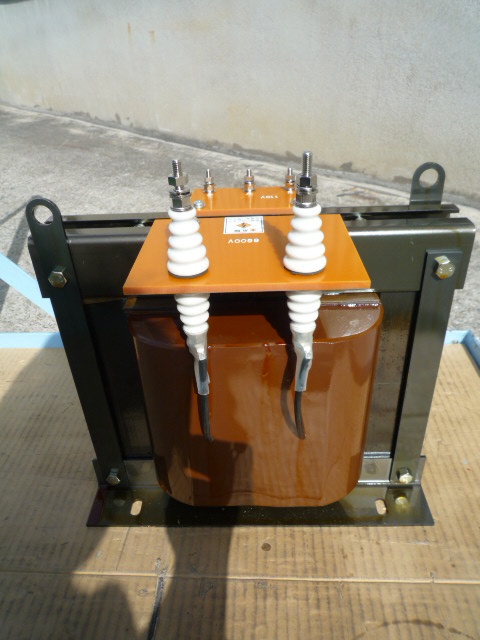

コイルモールド絶縁のトランス
(1).jpg)

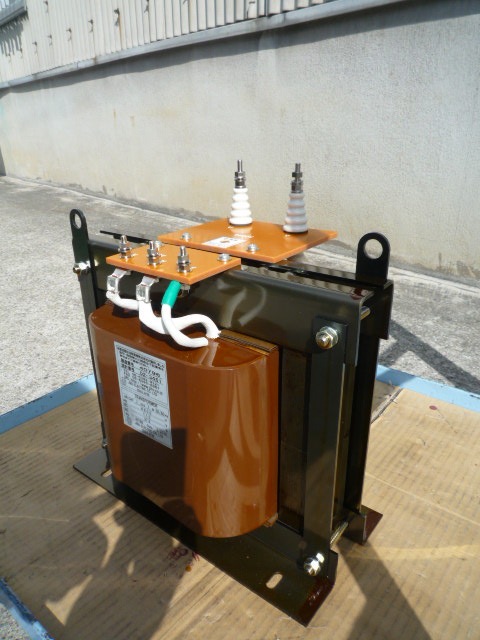

茶色い部分がモールド部分 内部にはコイルがあります。
(1).jpg)
製品仕様
事例番号676 （File №02-3451）
単相 屋内用乾式自冷型 モールドトランス
50/60Hz 3kVA 連続定格
一次側入力 6600Ｖ 0.45Ａ
二次側出力 110Ｖ 27.3Ａ
カットコア使用 混触防止板付き
耐熱クラス（絶縁種別）B種
質量約38kg
コイルモールド乾式トランス[*2]
乾式モールドトランスにも種類があり
多くは、コイルモールドです。
コイルモールドとは、コイル部分にのみモールド（レジン：樹脂注形）されたものです。
鉄心部も含めたモールド処理されたものは、全モールドと呼ばれています。
