ＵＶランプ照射電源回路用磁気漏れ変圧器
投稿者: jibu 2010/11/04 08:00
「リーケージトランスが焼損してラインが止まって困った！」と設備保全担当者さまから連絡がありました。
ＵＶランプを点灯させて、焼き付け乾燥させるラインに使われている装置が停止しているとのこと
ＵＶ（紫外線）照射による乾燥や焼きつけラインには、漏れ磁束変圧器（リーケージトランス）と呼ばれるある特徴をもったトランスが使われます。
これらは蛍光灯（電灯）などにもよく使われていた安定器の働きをするものです。
放電を起こすために高電圧を発生させて、放電するとほぼ電流は必要なくなりますが、放電に至るまでは過大な電流が必要とさせるものです。ですから理論的には定格電流以上の電流が必要なようにみえます。ここでこの変圧器の登場です。
磁気回路（及び電磁コイル）の構成を変えることにより定格電流以上流れない回路を組むことができます。これが磁気漏れ変圧器（リーケージトランス）の大きな特長です。
(1).jpg)

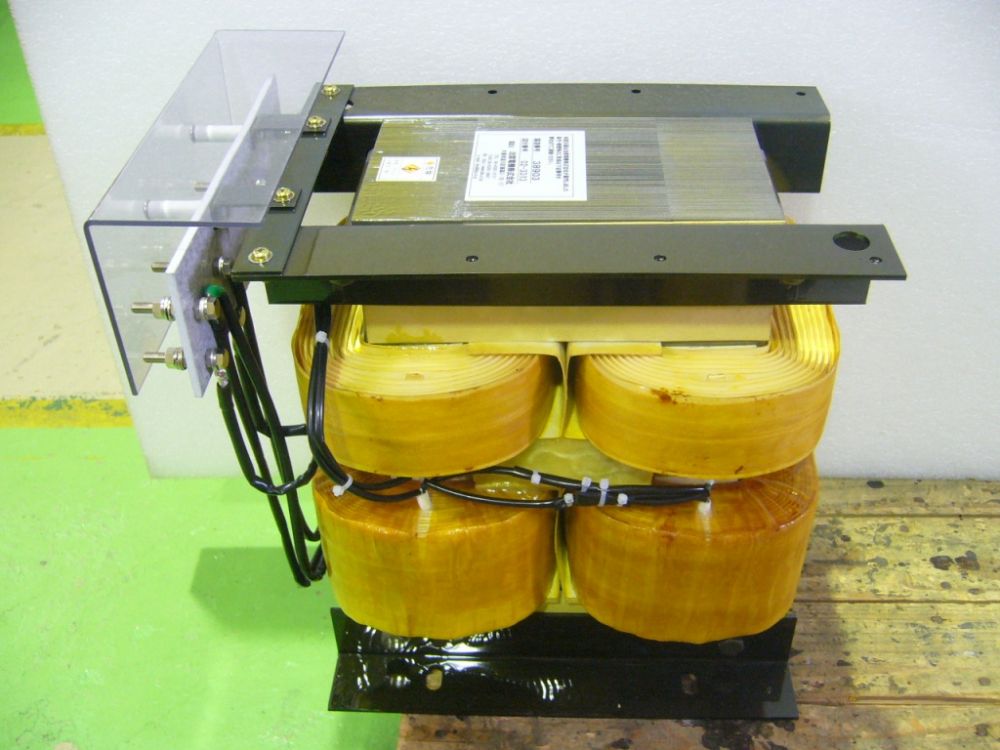

全体外観
.JPG)

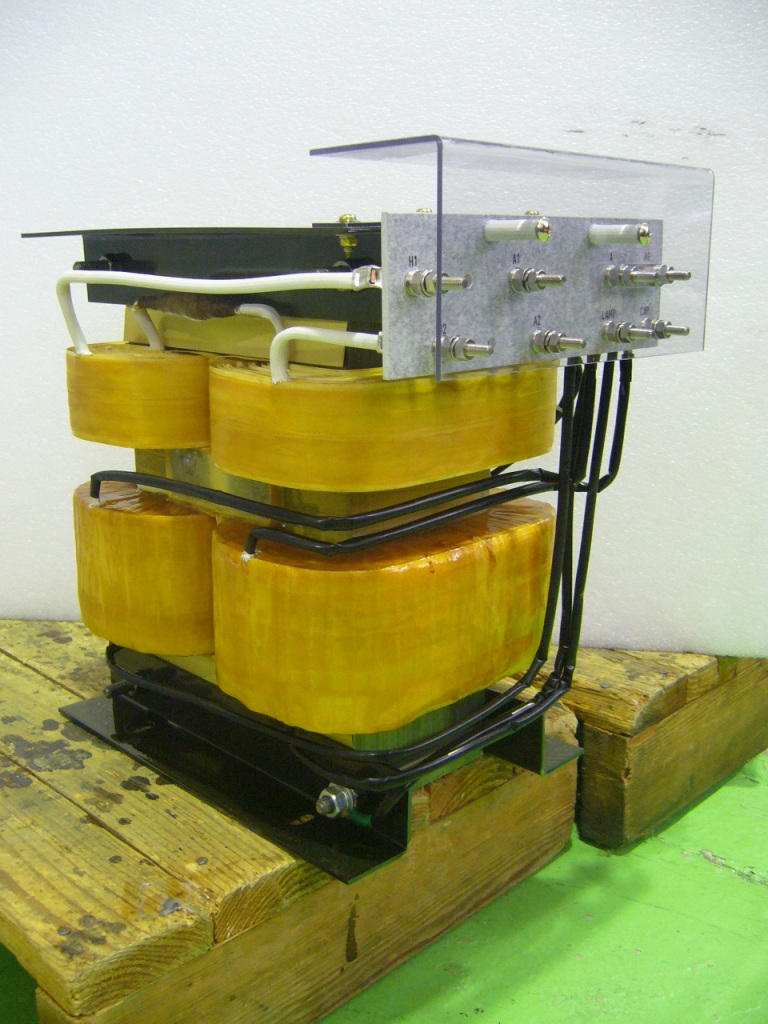

側面に配置された端子接続部と透明保護カバー
.JPG)
.JPG)
コイルの構成は4つからなり1次コイルと2次コイルが分割されています。
さらに、1次コイルと2次コイル間には漏れ磁束を発生させるギャップ（コアパス）を設けることにより通常のコイルでは得られない特性を実現させています。
製品仕様
事例番号670 （File №02-3313）
単相 屋内用乾式自冷型 リーケージトランス
50Hz 15kW用 連続定格
一次側入力 380Ｖ 41.8Ａ
二次側ランプ放電電圧 2420Ｖ 9.2Ａ
二次側ランプ電圧 1870Ｖ 8.0Ａ
一次側、二次側温度センサー付き
耐熱クラス（絶縁種別）Ｈ種
質量約95kg
ＵＶランプ電源回路用リーケージトランス[*1]
