小型化
投稿者: jibu 2010/10/19 07:00
ものづくりを通して様々なご要望にお応えしています。
要望の一つに小型化があります。
そんな時には、具体的な使い方をお聞きし、具体的な案を示すことができます。
たとえば、使用時間は小型化に向けた重要な要素となります。
また、絶縁特性を必要としない回路の場合は単巻（オート）にすることで小型化が可能となります。単巻の特徴は、電位差が少ないほどその効果は顕著になることです。
変圧器の特徴を理解し、ご提案できるのも私たちの強みです。
.JPG)

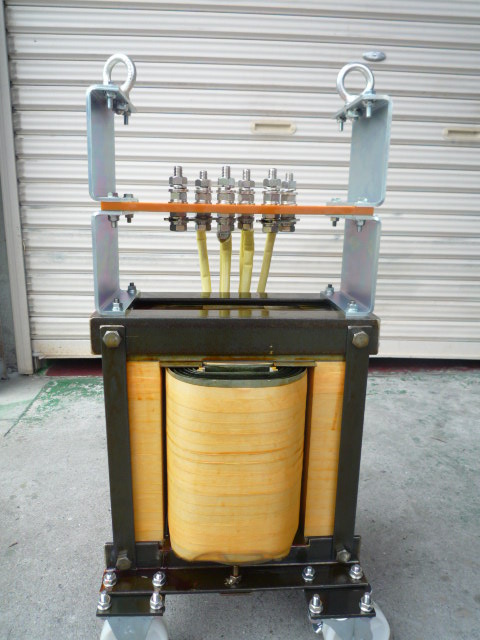

トランスの回路構成としては、1回路からなり共通部分が小型化のポイントです。
.JPG)

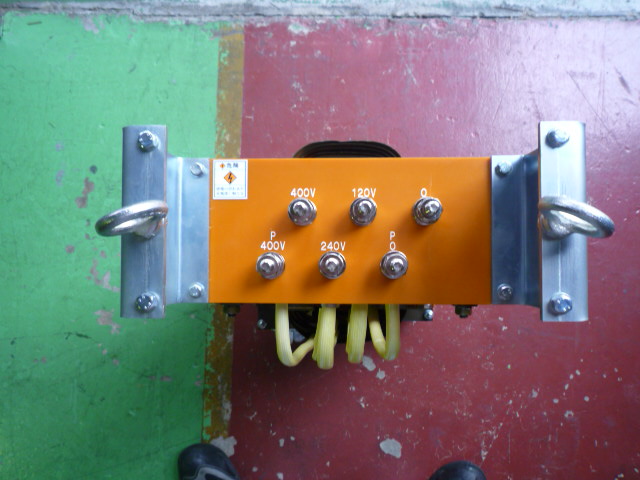

上部から見た接続端子配列
.JPG)

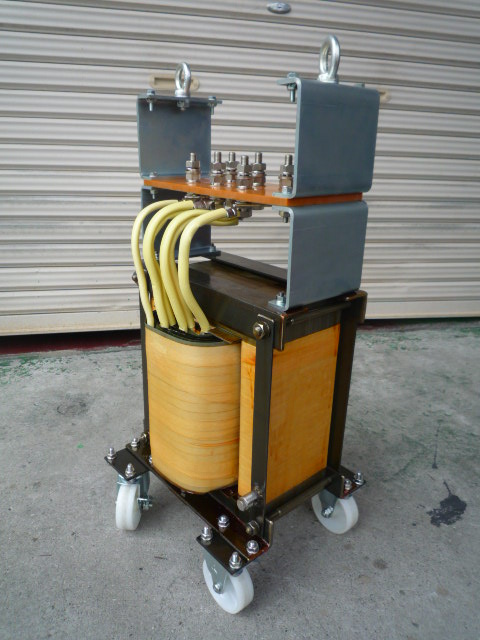

製品仕様
事例番号660 （File №03-406）
単相単巻 屋内用乾式自冷型
60Hz 30kVA 30分定格
一次側入力 400Ｖ 75Ａ
二次側出力 400,240,120Ｖ 125Ａ
耐熱クラス（絶縁種別）B種
質量約97ｋｇ
オートトランス[*1] と短時間定格で小型化を実現
