　変圧器を箱体の中に入れることで盤になります。

盤といっても、様々あります。分電盤や配電盤といわれるものです。

盤の総称で使われています。電気を使って機械装置を制御する場合の保護装置として用いられます。

安全に使うために人や機械装置を保護することが目的です。
当然、効果的な運用が求められています。（使うことで利益があげられる。）

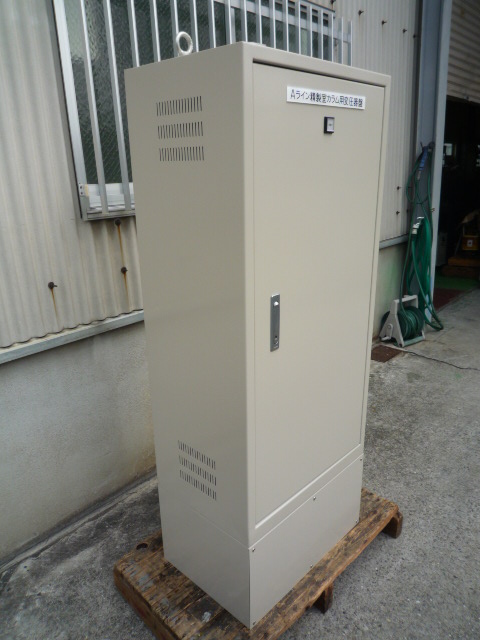

変圧器盤






製品仕様
事例番号654　（File №01-1264）
三相　屋内用乾式自冷型 　コイルモールド変圧器
50/60Hz　20kVA　連続定格
一次側入力　200Ｖ　57.7Ａ
二次側出力　400Ｖ　28.9Ａ
一次側NFB付き
パイロットランプ付き
二次側ELB付き（感度電流切換型）
混触防止板付き
屋内ケース入り　Δ-Y結線中性点付
耐熱クラス（絶縁種別）B種
質量約180ｋｇ



コイルモールドトランス内臓
コイルモールドトランス

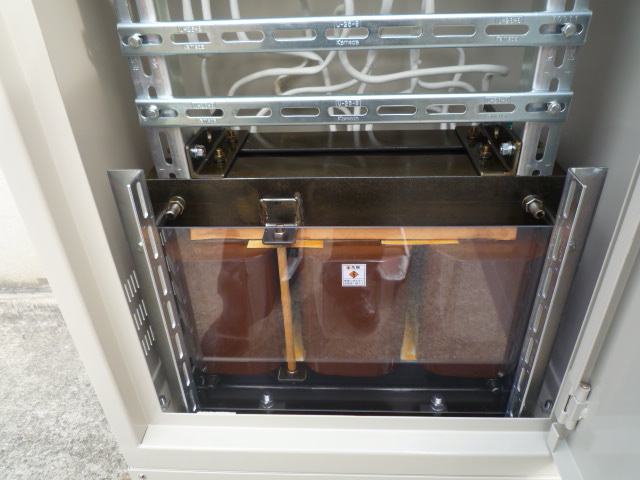

前面透明アクリ板カバー

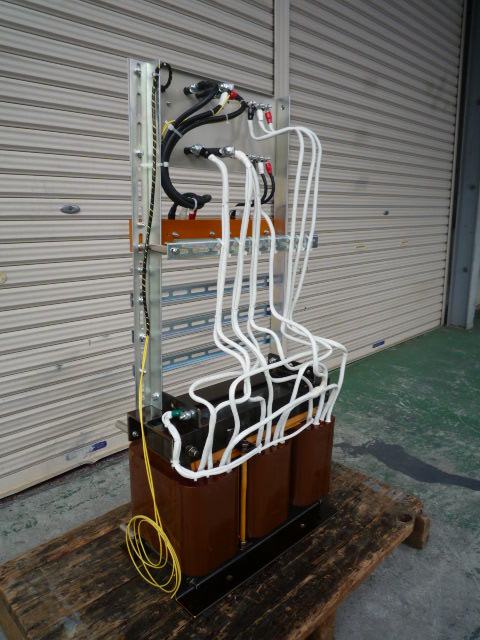

モールド変圧器

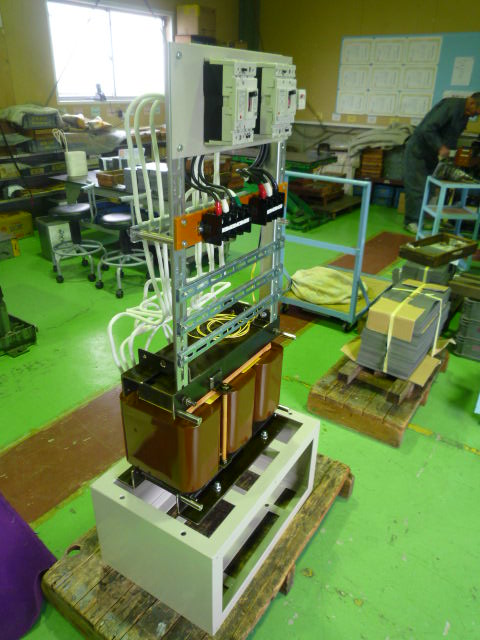

モールド変圧器盤内部

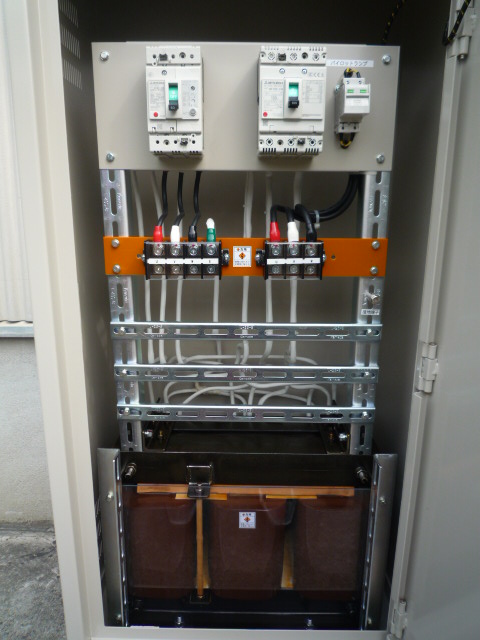

モールド変圧器盤内部正面

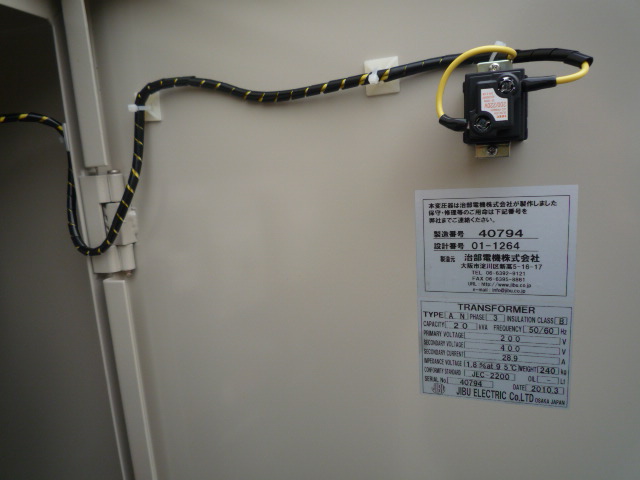

運転が一目で分かるパイロットランプ　盤内側扉

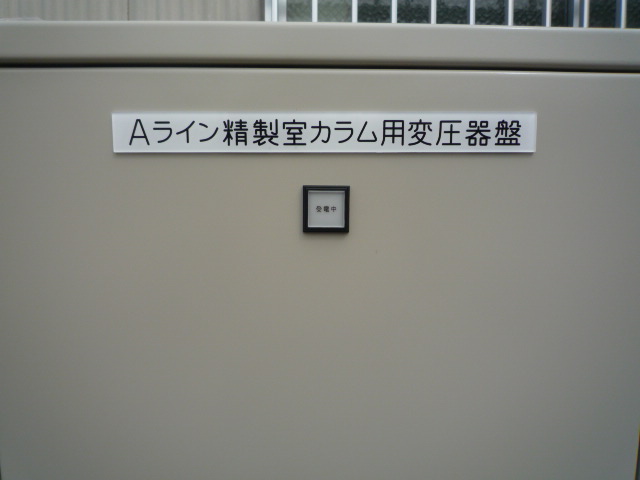

変圧器盤正面上部の表示


人や機械装置にやさしい変圧器盤[*1]
