ヒーター負荷サイリスタ制御用電源トランス

投稿者: jibu 2010/09/13 08:00


　変圧器は様々な負荷に対応するように、設計できます。高温加熱源としてヒーターを負荷とする電気回路もサイリスタ制御を通してトランスは使われています。
変圧器はサイリスタ用に磁束密度を低く抑えることでより効果的に使うことができます。最適に使うためにも変圧器をカスタマイズする必要があります。

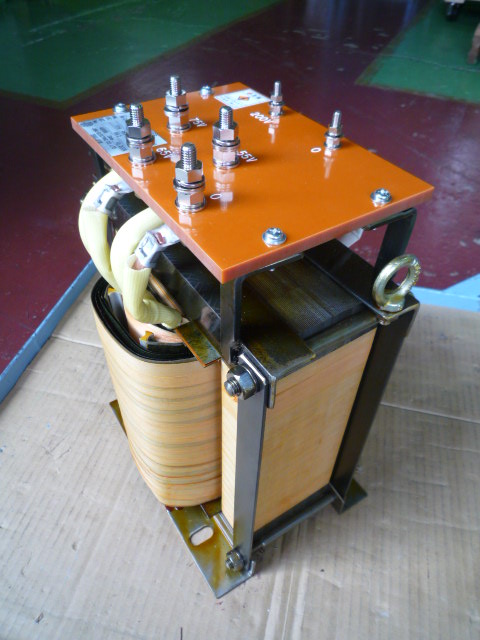

サイリスタ電源トランス



製品仕様
事例番号630　（File №02-3388）
単相　屋内用乾式自冷型
50/60Hz　4.5ｋＶＡ　連続定格
一次側入力　200Ｖ　22.5Ａ
二次側出力　F75,R65,F55Ｖ　69.2Ａ
耐熱クラス（絶縁種別）B種　
質量約50ｋｇ

サイリスタ制御電源用トランス[*1]
