インバーターからの変換電源トランス
投稿者: jibu 2010/09/01 08:00
近年様々な形で電源が供給されるようになりました。
例えばインバーターによる供給があります。
太陽光発電のように直流で発電された電気を交流で使えるようにするのがインバーターの役割です。さらに、インバーターでＤＣ－ＡＣ変換した電圧を変えるのが変圧器の役割です。具体的には、3相動力から単相電灯の100V－200V単三するのも変圧器の仕事です。
.JPG)
製品仕様
事例番号622 （File №06-375）

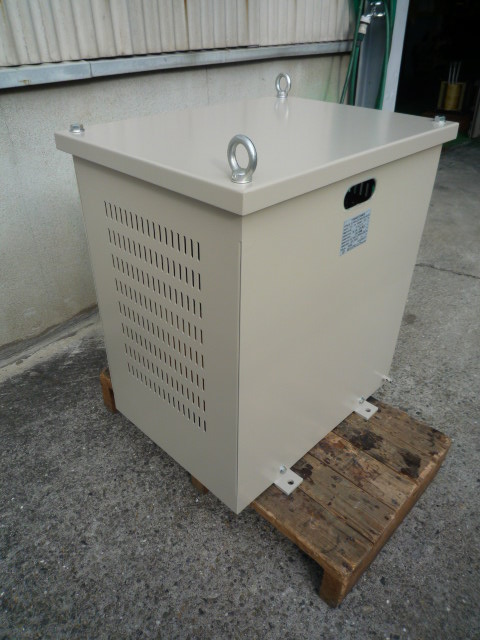

スコットトランス 屋内用乾式自冷型
60Hz 30ｋＶＡ 連続定格
一次側入力 三相 200Ｖ 86.6Ａ
二次側出力 単三2回路 100-0-100Ｖ 75Ａ×2回路
屋内ケース入り
耐熱クラス（絶縁種別）B種 絶縁紙タフクインTFT使用
質量約235ｋｇ
インバーター電源対応変圧器[*1]
|
|
||
|
|
|
|
|
|
||
