寸法（サイズ）の制限
投稿者: jibu 2010/08/17 09:00
変圧器は、分電盤や配電盤及び制御盤と呼ばれる箱の中に入ることが多いです。その為、寸法を制限されることがございます。
寸法（サイズ）に制約があると設計の段階から知恵を絞る必要があります。
勿論、冷却効果も考慮しなければ、盤内の温度上昇にも影響を及ぼします。
.JPG)

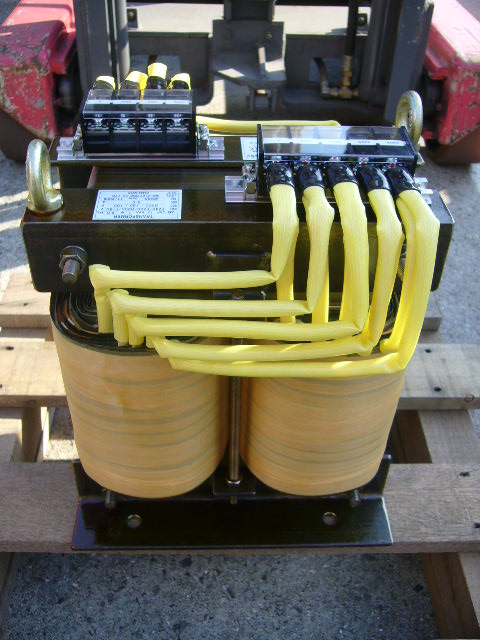

製品仕様
事例番号612 （File №02-3417）
単相 屋内用乾式自冷型
60Hz 10ｋＶＡ 連続定格
一次側入力 F240,F220,R200,F180Ｖ 50Ａ
二次側出力 R200,150,100Ｖ 50Ａ
磁束密度 8000G（0.8T）以下
耐熱クラス（絶縁種別）B種
質量約105ｋｇ
幅と奥行き方向に制約がありました。
制約を守り機能を実現するトランス[*1]
