多タップ

投稿者: jibu 2010/07/20 11:00


　変圧器において３相電源は、３本のラインから成り立っている。すなわち活線が３本あり、その他についてはタップと呼ばれるものである。
タップが多いと、スペースの問題や配線の問題が出てきて作業的にはかなり厄介となる。

その中でも、３相では、それぞれの活線+タップの数×３相となり簡単にいうとタップの数の３倍のコネクタが必要となる。

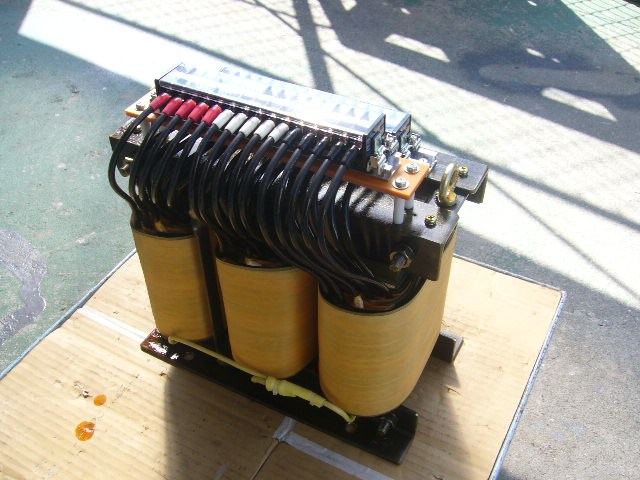

多タップ変圧器　




製品仕様
事例番号591　（File №01-1244）
三相単巻　屋内用乾式自冷型
60Hz　5ｋＶＡ　連続定格
一次側入力　F440,F311,F254,R220Ｖ　13.1Ａ
二次側出力　F209,F206,F197,F170,F155,R147Ｖ　
19.6Ａ　Y-Y結線
耐熱クラス（絶縁種別）Ｂ種　質量約55ｋｇ


多タップ変圧器[*1]
