指定結線Dy(n)5

投稿者: jibu 2010/07/15 05:00


　電気の世界では接続や結線などと呼ばれる回路が不可欠です。

繋がっていて初めて電気が流れて機能するからです。
変圧器にも結線があります。私たちは、通常規格に基づいてものづくりをしています。そんな中特殊な結線をご指定いただき変圧器の製作を承ることもあります。

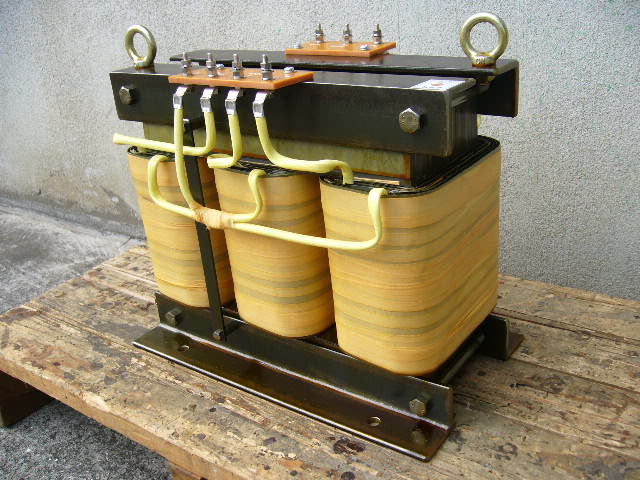

Dy(n)5結線変圧器[*1]



製品仕様
事例番号588　（File №01-1243）
三相　屋内用乾式自冷型
50/60Hz　8ｋＶＡ　連続定格
一次側入力　200Ｖ　23.1Ａ
二次側出力　230Ｖ　20.1Ａ
屋内ケース入り　Δ-Y結線中性点付　
耐熱クラス（絶縁種別）Ｂ種　質量約90ｋｇ
結線指定　Dy(n)5


結線によって回路を構成する変圧器[*2]


[*3]
