３相から単相へ変換

投稿者: jibu 2010/06/09 08:00

　三相動力電源から単相に変換したいという要望があります。
特異な使い方になりますが変圧器で可能になります。





製品仕様　
事例番号560　(File No　06-368)
V／逆V結線　屋外用乾式自冷型
５０／６０Hz　６ｋＶＡ　連続定格
一次側　三相入力　F220､R200, 180Ｖ　※17.3Ａ
※V相のみ、二倍の電流が流れます
二次側　単相出力　40Ｖ　150Ａ
屋外ケース　ＩＰ-２３
耐熱クラス（絶縁種別）B種　
質量約　95ｋｇ

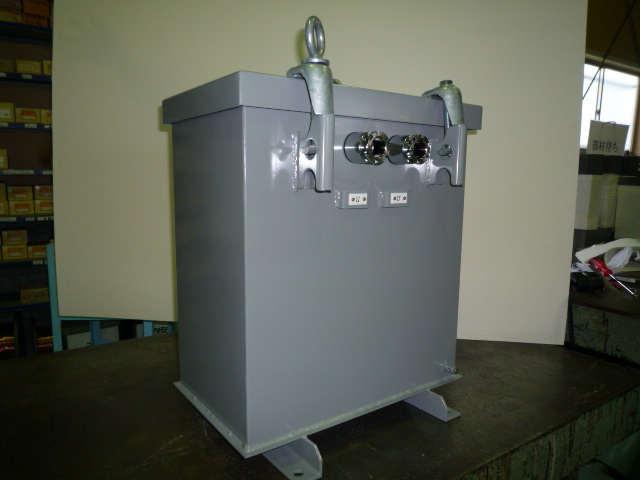

屋外設置対応型変圧器[*1]
