分岐して使う
投稿者: jibu 2009/12/07 08:00
一般的に工場や商業施設には三相動力として２００V系統の配線が成されているところが多いです。その動力から分岐して、一般のコンセント単相電灯用回路を構成されたいという要求があります。自社（構内）内を管轄している場合、電気回路の内訳を把握してお使いになっています。三相三線から２線を引き出して２００V回路を降圧して１００V回路を構成しようとされる。
こんなときにも、変圧器が使われています。
.jpg)

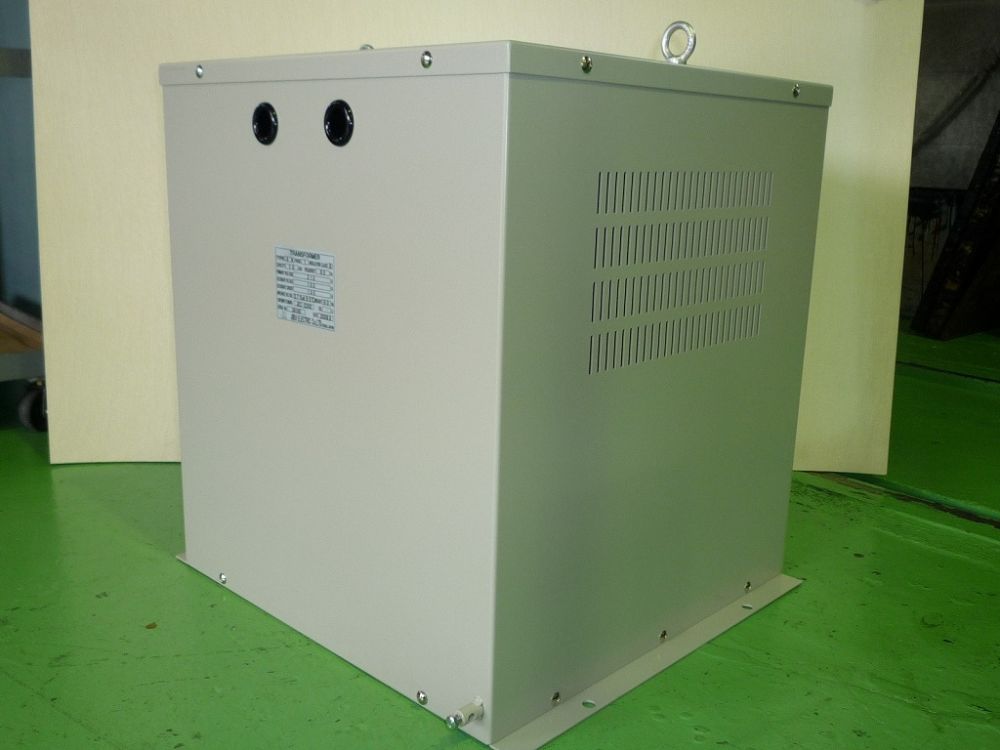

製品仕様 事例番号455 (File No 02-3260)
単相複巻 屋内用乾式自冷型 60Hz 10ｋＶＡ 連続定格
一次側入力 210Ｖ 47.6Ａ
二次側出力 100Ｖ 100Ａ
乾式ケース入り（ＰＢＳ-Ｄ[*2] )
耐熱クラス（絶縁種別）B種 質量約９０ｋｇ
降圧変圧器：ダウントランス[*1]
単相電源変圧器：１６万円
回路を知る：プライスレス♪
.png)
[*3]
|
|
|
|
|
|
|
|
|
|
|
