三相から単相へ変換するトランス 単３出力とは
投稿者: jibu 2009/06/19 10:00
三相動力から単相電灯回路に変換したいというご要望がございます。
そんな時に、お聴きしているのは、「出力は２回路ですか または、１回路ですか 」ということです。次に「単三で使いますか」
これらはお使いいただくときの状況を知るためにお聴きしております。
出力が
１回路だけだとＶ／逆Ｖ結線トランスになります。
２回路だとスコットトランスになります。
単三とは、１００－０－１００Ｖのように、直列につながっていて端子が３点あることをいいます。
(2).jpg)

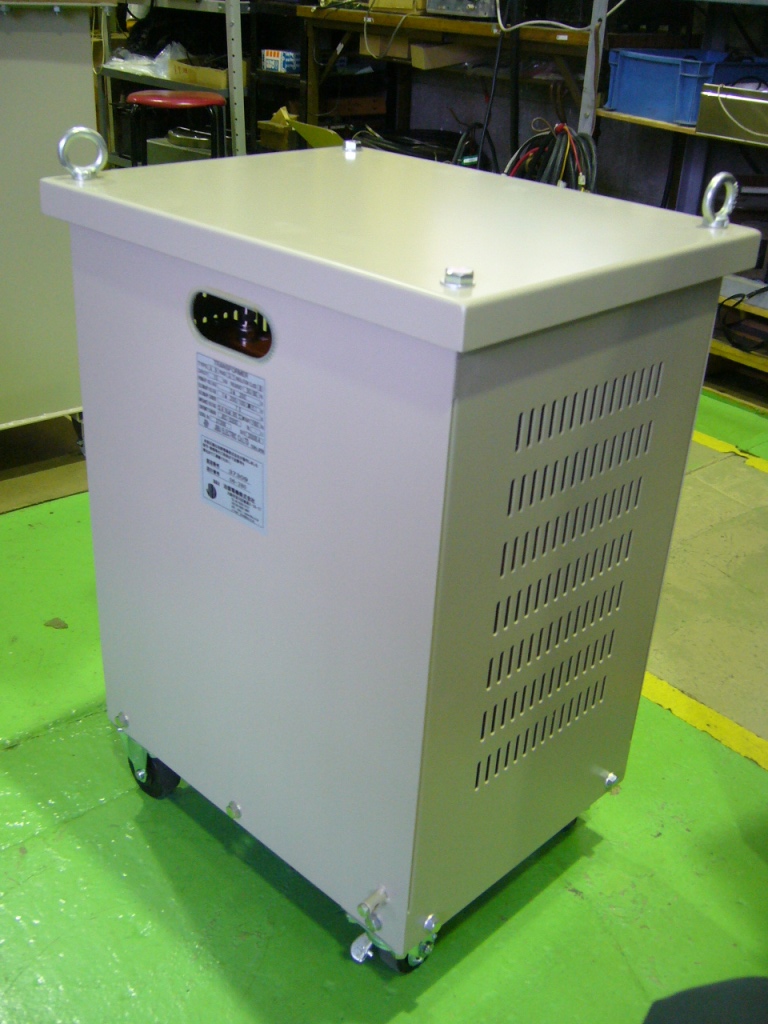

製品仕様 事例番号352 (File No 06-280)
Ｖ／逆Ｖ結線 屋内用乾式自冷型 ５０／６０Hz １５ｋＶＡ 連続定格
一次側入力 ２００Ｖ ４３．３Ａ
二次側出力 １００－０－１００Ｖ ７５Ａ （単相三線）
キャスター付き
絶縁B種 質量約１６０ｋｇ
事例:352 出力単三のＶ／逆Ｖ結線トランス[*1]
Ｖ／逆Ｖ結線トランス：３０万円
