差込式引張バネ

 漁具用の引張バネを製作しました、
通常の逆丸・Uの字フックでは、
フック部から変形、折損を起こす為に
改善案が欲しいとのことでした。

ばねの動きが直線的に動くだけでは、
偏芯して動く為にフック部にストレスが
生じるために、フレシキブルな働きを出す

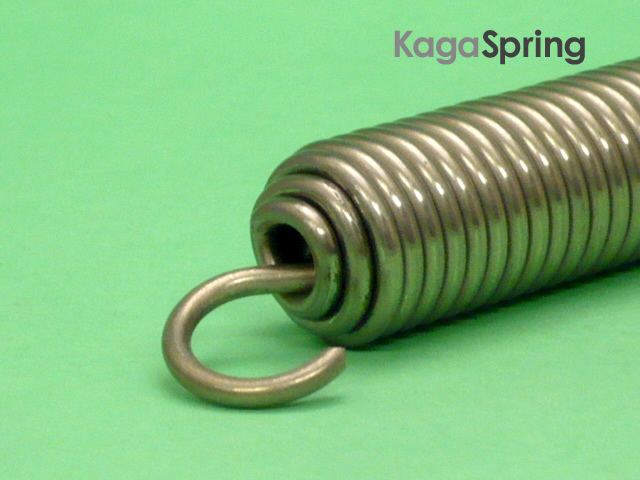

為にコイルボデイ部の両端を絞り、
別にフック部を製作しコイルボディに差し込み式にして
います。
また、フックは本体よりも太いΦ2.0を採用して高応力に
耐える得るようにし、内部は抜け止目加工しとしています。

SUSφ1.8×外14×L105(コイルボディ部)
SUSφ1.8×外14×L105(コイルボディ部)×自由長125

SUSφ1.8×外14×L105(コイルボディ部)×自由長125

[tag:引張りばね フレキシブルタイプ SUS304WPB]
